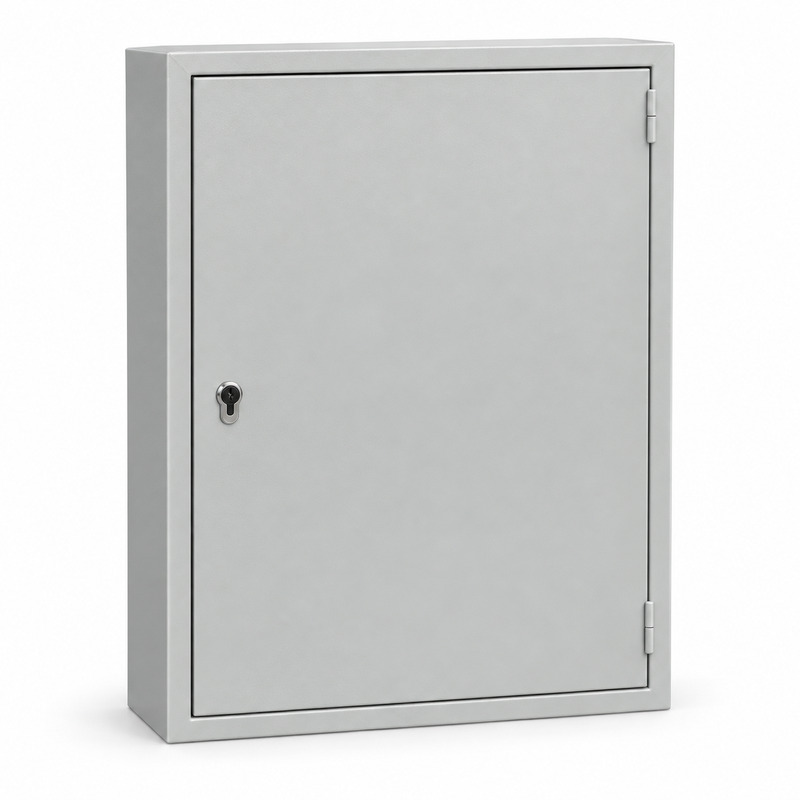

YKM41-03-31 Корпус металлический ЩМП-3-1 36 УХЛ3 IP31 121203-01072

ЩМП-3-1 YKM41-03-31 IEK отличается большой монтажной панелью при небольшой глубине корпуса: панель имеет размер 580 × 440 мм, наружная оболочка - 650 × 500 × 150 мм. Исполнение УХЛ3/IP31 предназначено для установки внутри помещения. Такое соотношение удобно для размещения групп аппаратуры на широкой плоскости, но требует проверки выступающих частей и проводки перед дверцей. В нижней стенке находятся три отверстия Ø31 мм.

Как использовать панель 580 × 440 мм

Съемная оцинкованная панель подходит для проектной сборки силового щита, управления или автоматики. На ней можно распределить аппараты по функциям, оставив место для клемм и трасс внутренних соединений. Количество устройств определяют не по наружным 650 × 500 мм, а по их реальным габаритам и креплениям на панели. При большой площади и малой глубине особенно важно учитывать высоту установленных аппаратов над плоскостью крепления. Окончательную компоновку проверяют в корпусе, убедившись, что дверь закрывается свободно.

Нижний ввод трех кабельных направлений

Каталог указывает три отверстия Ø31 мм снизу. Они служат исходными точками для планирования подвода, но не ограничивают готовый щит тремя цепями. Вводные элементы выбирают по фактическим кабелям, а проводники прокладывают к соответствующим аппаратам так, чтобы сохранить доступ к клеммам. При ширине панели 440 мм маршруты к разным группам могут различаться, поэтому положение клемм и вводного аппарата следует согласовать с кабельным планом до разметки креплений.

Глубина 150 мм и доступ при обслуживании

Глубина 150 мм описывает внешний корпус и не равна свободному месту от панели до двери. Выступающие детали устройств, кабельные петли и органы управления проверяют по сборочному чертежу. Сварная металлическая оболочка снабжена дверцей с замком; по каталогу она открывается на 105°. Щит шириной 500 мм следует расположить так, чтобы дверца не упиралась в соседние конструкции и к аппаратуре был доступ по всей площади панели.

УХЛ3/IP31 относится к условиям помещения. Для выбора YKM41-03-31 сравнивают панель 580 × 440 мм со схемой аппаратов, три ввода - с кабелями, глубину 150 мм - с выступами оборудования. Такая последовательность особенно важна у неглубокого корпуса с большой монтажной площадью. Номинальные параметры готового щита зависят от его внутренней комплектации.
