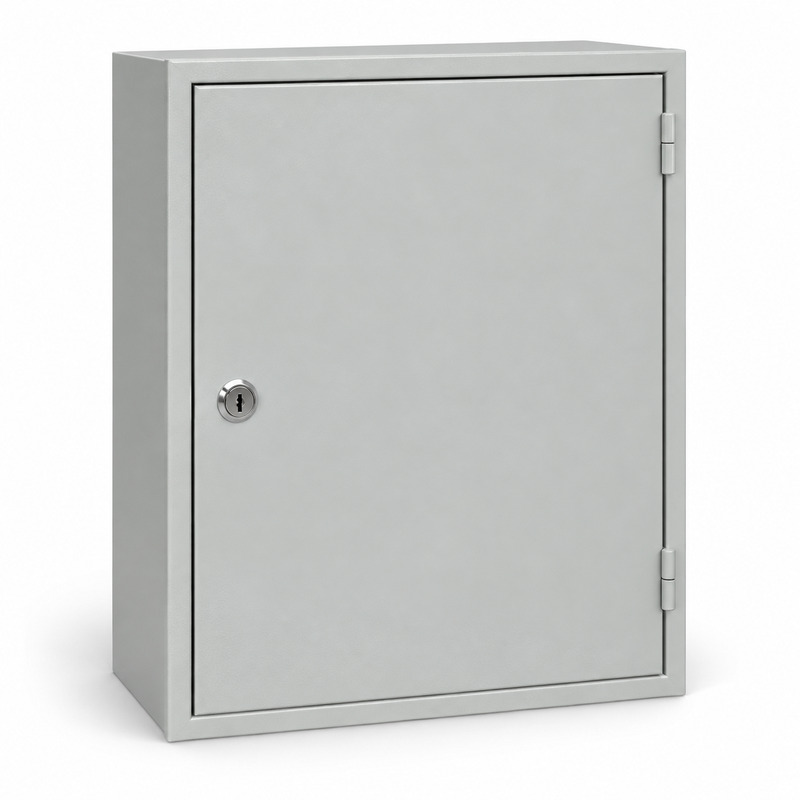

YKM41-01-31 Корпус металлический ЩМП-1-1 36 УХЛ3 IP31 121203-01065

YKM41-01-31 - неглубокий корпус ЩМП-1-1 IEK для небольшого щита внутри помещения. Наружные размеры металлической оболочки составляют 395 × 310 × 150 мм, монтажная панель - 330 × 250 мм. Исполнение УХЛ3/IP31 имеет три нижних отверстия Ø31 мм. При подборе этой модели решающим становится не только площадь панели, но и проверка глубины аппаратов с учетом проводки и закрытой дверцы: 150 мм описывают внешний габарит, а не гарантированный внутренний зазор.

Что поместится на панели 330 × 250 мм

Съемная оцинкованная панель служит основанием для аппаратов распределения, управления или автоматики. Их количество и расположение определяют по чертежам, оставляя место для креплений, клемм и подключения кабелей.

У компактного ЩМП удобно заранее разметить аппаратуру вне корпуса, затем проверить сборку внутри оболочки. Нельзя рассчитывать место по наружным 395 × 310 мм: рабочая панель меньше, а проводники займут часть пространства перед ней. Особенно внимательно сверяют устройства с выступающими органами управления.

Нижние отверстия и короткие трассы

Три отверстия Ø31 мм расположены внизу. Для малого корпуса маршрут от них до аппаратов обычно короткий, но место для изгиба и подключения проводников все равно требуется. Вводные элементы подбирают под проектные кабели, а не только по числу отверстий. Три точки входа не означают заранее определенные три цепи. Если клеммы находятся близко к нижней стенке, полезно проверить, остаются ли они доступными после фиксации кабелей. Размещение проводки должно позволять открыть дверь и обслужить устройства без разборки соседних соединений.

Сварной корпус оснащен дверцей с замком. Производитель для серии ЩМП указывает угол открывания 105°, поэтому рядом со шкафом оставляют место для обслуживания. УХЛ3/IP31 относится к установке внутри помещения. Если условия площадки требуют другой защиты, выбор исполнения нужно решить до комплектации щита.

Проверка перед монтажом

Для ЩМП-1-1 сверяют панель 330 × 250 мм с аппаратами, внешнюю глубину 150 мм с их выступающими частями и три нижних отверстия с кабельным планом. Такой порядок позволяет понять, подходит ли компактная оболочка под конкретную схему. Электрические номиналы собранного щита зависят от выбранных устройств; по пустому корпусу их определять нельзя.
