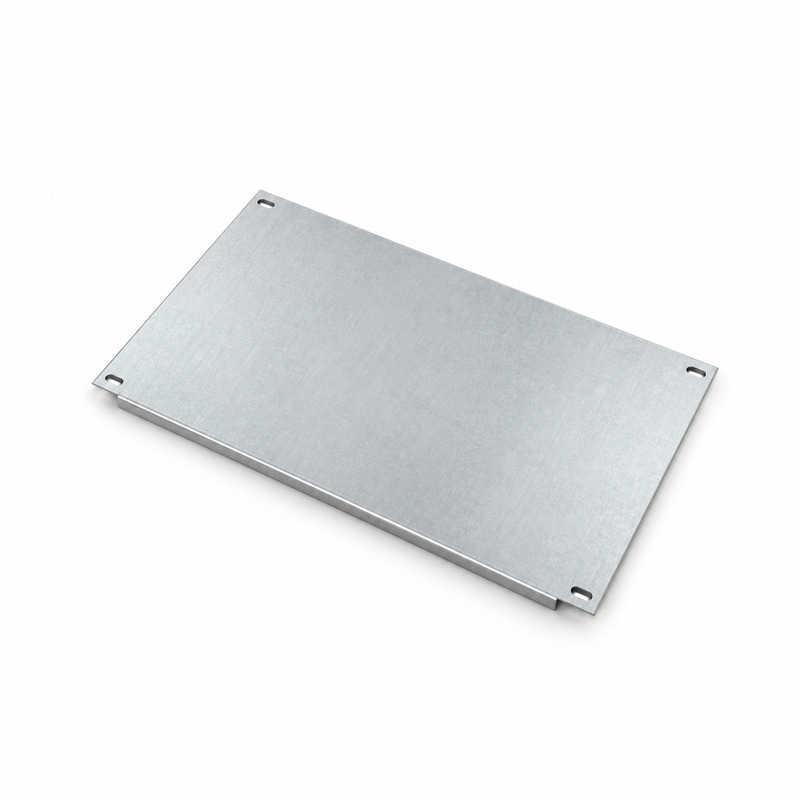

Монтажная панель YKM40-PM-500x745 IEK дает плоскость 500 × 745 мм для размещения аппаратуры в напольном корпусе ЩМП-16.8.4. Это оцинкованный внутренний элемент, который выбирают отдельно от корпуса по компоновке будущего щита. Ширина 745 мм относится к широкому исполнению ЩМП-16.8.4, а высота 500 мм позволяет отвести под одну группу оборудования значительную часть вертикального пространства. Перед заказом важно сверить именно артикул панели: внешнее сходство шкафов других размеров не подтверждает совместимость крепления.
- Плоскость 500 × 745 мм предназначена для крепления электроаппаратуры; ее заполнение зависит от реальных габаритов устройств.
- Совместимый корпус - ЩМП-16.8.4, где панель ставят на вертикальные уголки.
- Положение по глубине подбирают с учетом выступающих частей аппаратов, проводки и закрывания двери.
Крупная зона для аппаратуры в широком ЩМП
На монтажной поверхности можно сгруппировать вводные и отходящие устройства, клеммы либо оборудование автоматики согласно схеме. Размер панели сам по себе не говорит, сколько аппаратов поместится: крепежные точки, трассы проводников и технологические промежутки занимают место. Поэтому разметку выполняют после выбора устройств, а не только по общему габариту шкафа. При нескольких функциональных зонах ширину панели используют для разделения направлений соединений; их фактическую трассировку проверяют на сборочном чертеже.
Положение панели по глубине
В напольном ЩМП панели данной группы устанавливают на вертикальные уголки. Такое крепление позволяет выбрать положение относительно передней двери и заднего пространства корпуса. Если аппараты выступают над монтажной плоскостью, перед окончательным закреплением проверяют зазор до двери. Если за панелью или вдоль нее проходит проводка, ей оставляют место для изгиба и доступа к соединениям. Подбор глубины нужен и для согласования с соседними панелями или планками: их взаимное расположение определяет проект электрощита.
Оцинкованная сталь описывает материал аксессуара, но не задает степень защиты оболочки, номинальный ток или условия эксплуатации собранного шкафа. Эти параметры относятся к корпусу и установленному электрическому оборудованию. YKM40-PM-500x745 имеет смысл выбирать при подтвержденной потребности в монтажной зоне 500 × 745 мм именно для ЩМП-16.8.4. В спецификации отдельно сверяют вертикальные опоры, места крепления и необходимое число панелей; готовность внутренней компоновки оценивают после проверки кабельных маршрутов и доступа к аппаратуре.
| Тип изделия | Монтажная панель |
| Высота, мм | 500 |
| Ширина, мм | 745 |
| Материал | Сталь |
| Покрытие | Оцинковка |
| Количество в комплекте, шт | 1 |
| Место установки | Внутри корпуса |
| Тип крепления | Вертикальные уголки |
| Совместимость | ЩМП-16.8.4 |
