YKM40-PM-500x545 Панель монтажная 500х545 оцинкованная для ЩМП-1664 121203-01117

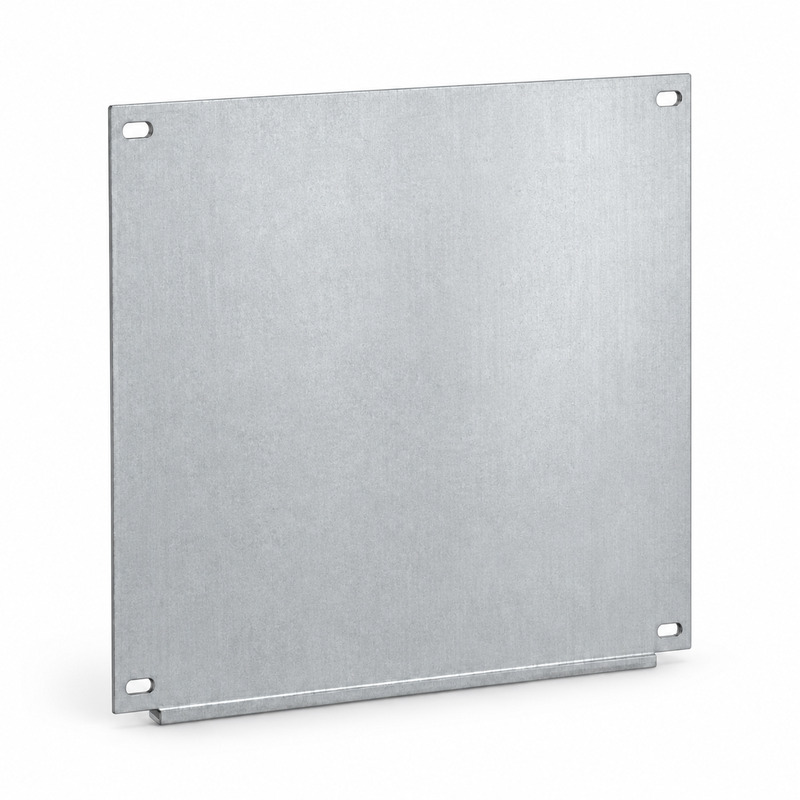

YKM40-PM-500x545 - оцинкованная монтажная панель IEK размером 500 × 545 мм для напольного корпуса ЩМП-16.6.4. Это самостоятельный аксессуар, на котором размещают электроаппаратуру по проекту щита. Высота 500 мм дает более протяженную рабочую зону по вертикали, а ширина 545 мм соответствует семейству корпусов шириной 600 мм. При подборе важна точная совместимость: панель для ЩМП-16.8.4 имеет другую ширину и не должна подменять данный артикул.

Площадь для аппаратуры и соединений

Панель устанавливают внутри корпуса на вертикальные уголки. До ее разметки определяют габариты аппаратов, места крепления, клеммы и пути проводников. Размер 500 × 545 мм не равен гарантированной вместимости в модулях: устройства отличаются формой и требованиями к доступу. Если на одной панели находятся несколько функциональных групп, между ними оставляют расстояние для соединений и обслуживания. Оцинкованная сталь относится к самому монтажному элементу, тогда как степень защиты и климатическое исполнение определяются корпусом, в который его установят.

Установка на уголки в ЩМП-16.6.4

Вертикальные уголки позволяют выбирать положение панели по глубине шкафа. Это важно, когда аппараты выступают вперед или когда проводка требует места рядом с панелью. Перед окончательным креплением сравнивают выбранное положение с ходом двери и с трассами от нижнего кабельного ввода. Саму панель удобно подготовить к сборке отдельно, но доступность соединений оценивают после ее установки в корпус. Использование именно ЩМП-16.6.4 подтверждают по спецификации, а не по сходству наружных размеров напольных шкафов.

Размер и совместимость перед заказом

• Размер 500 × 545 мм сверяют с чертежом аппаратов и необходимыми промежутками.
• Совместимость с ЩМП-16.6.4 и вертикальными уголками проверяют до заказа.

YKM40-PM-500x545 выбирают тогда, когда проекту нужна монтажная зона указанной высоты и ширины в соответствующем корпусе. При нескольких панелях их расположение по высоте планируют вместе с остальной оснасткой и кабельными маршрутами. Панель не задает номинальный ток щита или тип его электрической схемы; эти характеристики появляются только после выбора оборудования и проверки всей сборки.
