YKM40-PM-300x745 Панель монтажная 300х745 оцинкованная для ЩМП-1684 121203-01080

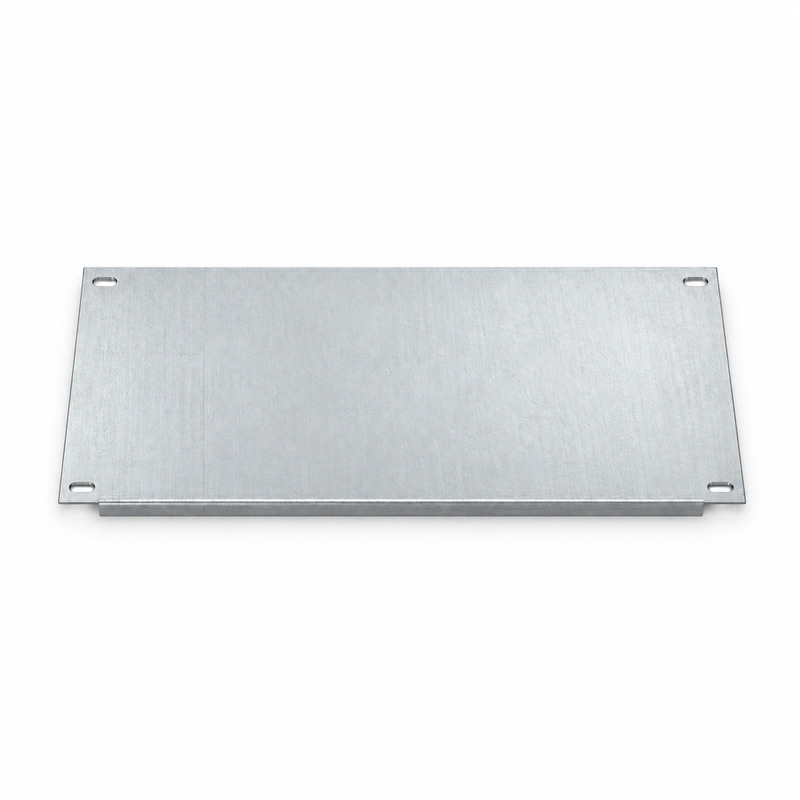

Монтажная панель YKM40-PM-300x745 IEK предназначена для корпуса ЩМП-16.8.4 и имеет размер 300 × 745 мм. Это отдельный оцинкованный элемент внутренней сборки напольного шкафа: на нем закрепляют выбранную электроаппаратуру, а саму панель устанавливают на вертикальные уголки. Высота 300 мм позволяет отвести под оборудование определенный участок корпуса, оставив остальные уровни для другой оснастки. Состав устройств и положение панели определяют по проекту щита.

Монтажная зона 300 × 745 мм

Ширина 745 мм позволяет планировать аппараты вдоль широкого корпуса ЩМП-16.8.4. Перед разметкой сверяют крепежные размеры устройств, места для клемм и прокладки проводников. Указанные 300 × 745 мм относятся к самой панели, а не к свободной площади внутри полностью собранного шкафа: часть пространства займут крепеж и соединения. Панель пригодна для разных вариантов компоновки, если аппараты подходят по фактическим размерам. Число модулей или ток будущего щита по одному размеру стального листа определить нельзя.

Что проверить в спецификации

• Артикул панели сверяют с семейством ЩМП-16.8.4 до включения в спецификацию.
• Положение на вертикальных уголках выбирают с учетом глубины устройств и проводки.
• Габарит 300 × 745 мм сопоставляют с чертежом крепления аппаратуры.

Положение по глубине корпуса

По каталогу монтажные панели этой группы крепят внутри напольного ЩМП на вертикальные уголки, что позволяет выбирать положение элементов по глубине. Поэтому при сборке важно решить, сколько места понадобится перед аппаратами до закрытой двери и сколько - для проводки за ними или рядом с ними. Если в шкафу предусмотрены несколько функциональных зон, высоту установки данной панели согласуют с другими панелями и планками. Ввод кабелей и расположение клемм также влияют на удобство доступа.

Оцинкованная поверхность является свойством панели, но не заменяет проверку совместимости креплений. Перед заказом YKM40-PM-300x745 сравнивают модель корпуса, требуемую монтажную плоскость и набор вертикальных опор. После установки проверяют доступ к устройствам и свободное закрывание двери. Такой подход помогает выбрать именно нужный аксессуар для сборки ЩМП-16.8.4, не смешивая его характеристики с параметрами самого шкафа.
