YKM40-662-54 Корпус металлический ЩМП-6.6.2-0 У2 IP54 121203-01115

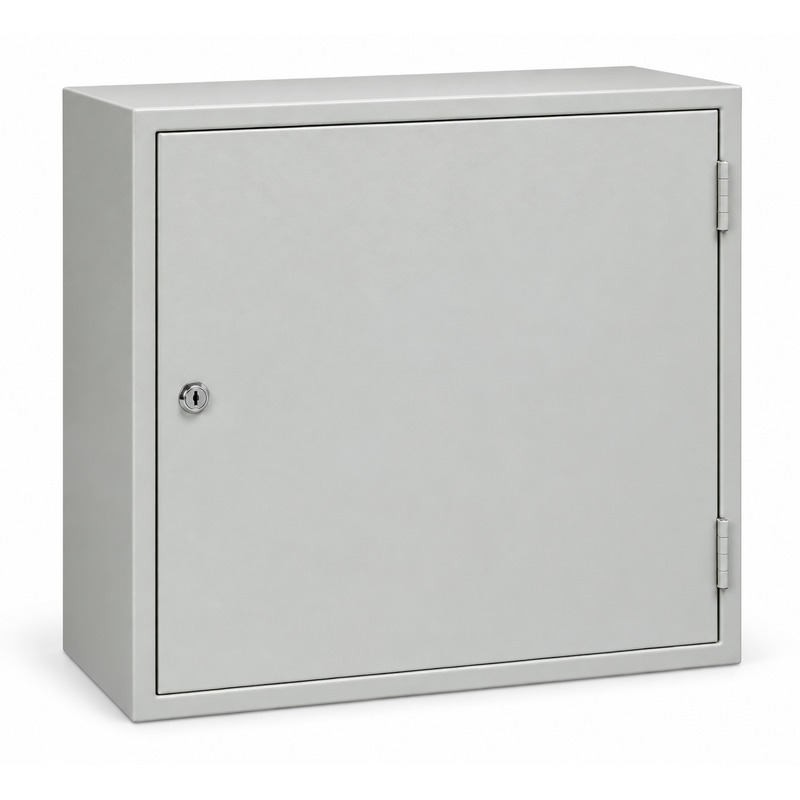

Корпус ЩМП-6.6.2-0 YKM40-662-54 IEK дает монтажную панель 530 × 530 мм в металлической оболочке 600 × 600 × 250 мм. Это исполнение У2/IP54 с шестью нижними вводами для установки под навесом. Квадратная панель подходит для группировки аппаратуры в двух направлениях, а вводы позволяют планировать подход нескольких кабелей. Конкретное количество аппаратов и цепей определяют проектные устройства и схема, поэтому площадь панели следует сопоставить с их чертежами.

Монтажная плоскость и расположение кабелей

Съемная оцинкованная панель используется для оборудования силового распределения, управления или автоматики. При размере 530 × 530 мм можно выделить участки под коммутацию, клеммы и соединения, но между ними нужно оставить доступное пространство. Кабели входят снизу; их маршруты до разных участков панели лучше проверить до разметки креплений. Внешние 600 мм корпуса по каждой стороне не являются рабочим размером панели. Глубина 250 мм также требует проверки по выступающим устройствам и проводке перед закрыванием двери.

Шесть нижних точек входа не равны шести электрическим цепям. Вводные детали выбирают под кабели, а сами проводники проводят к аппаратам без перекрытия клемм. Диаметр круглых отверстий для разных вариантов исполнения в каталогах указывается неодинаково; его уточняют по чертежу поставляемой версии. Это особенно важно при подборе элементов ввода, от которых зависит защита готового щита.

Исполнение IP54 и условия У2

Металлический сварной корпус имеет дверцу с замком, уплотнение и защитный желоб у проема. Эти особенности относятся к оболочке IP54. После установки кабелей результат зависит и от того, как выполнены вводы.

Климатическая категория У2 предполагает наружное размещение под навесом. Для серии ЩМП изготовитель указывает угол открывания двери 105°, поэтому место перед щитом должно позволять полностью ее открыть и обслуживать аппаратуру по всей панели.

• Панель 530 × 530 мм сверяют с реальными габаритами и креплением устройств.
• Шесть вводов согласуют с кабельной схемой и выбранными вводными элементами.
• Габариты 600 × 600 × 250 мм и У2/IP54 проверяют по месту установки под навесом.

Для YKM40-662-54 эти проверки важнее условной вместимости: пустой корпус не имеет заранее определенного набора автоматов. Компоновку, электрические номиналы и маршруты соединений задают при проектировании готового щита.
