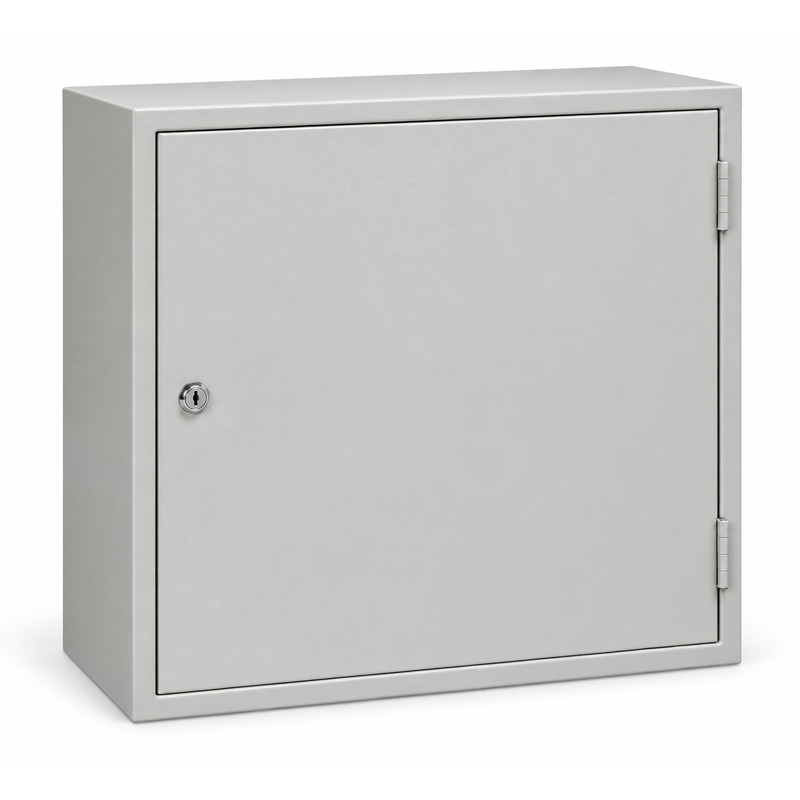

YKM40-662-31 Корпус металлический ЩМП-6.6.2-0 36 УХЛ3 IP31 121203-01105

YKM40-662-31 - металлическая оболочка ЩМП-6.6.2-0 IEK с квадратной панелью 530 × 530 мм. Габариты корпуса составляют 600 × 600 × 250 мм, защита - IP31, климатическое исполнение - УХЛ3. Эта модель предназначена для сборки щита внутри помещения. Панель такого размера позволяет распределять аппаратуру по функциональным группам, но вместимость нельзя вычислять только по площади: нужны чертежи устройств, промежутки для соединений и маршрут кабелей от нижних вводов.

Группы аппаратуры на панели 530 × 530 мм

Съемная оцинкованная панель используется для крепления аппаратов силового распределения, управления или автоматики. При квадратной форме можно разместить устройства на нескольких участках, выделив зоны для коммутации, клемм и внутренней проводки. Компоновку выбирают по электрической схеме и размерам конкретных изделий. Внешняя ширина 600 мм больше ширины панели 530 мм; этот зазор не следует автоматически считать доступной монтажной зоной. После разметки проверяют положение устройств в корпусе и их доступность за дверцей.

Три нижних отверстия

В нижней стенке артикула YKM40-662-31 предусмотрены три отверстия Ø31 мм. Число и расположение вводов помогают определить направление кабельных трасс, но не задают число цепей будущего щита. Вводные детали подбирают под проектные кабели, а их путь внутри корпуса увязывают с размещением аппаратов. Для квадратной панели важно, чтобы проводники к дальним участкам не перекрывали клеммы и органы управления. Наружная глубина 250 мм требует отдельной проверки с учетом выступов оборудования и закрытой двери.

• 600 × 600 × 250 мм - наружное место, необходимое для корпуса и его размещения.
• 530 × 530 мм - монтажная плоскость для раскладки выбранных устройств.

Дверь и условия размещения

Сварная оболочка имеет дверь с замком; для серии ЩМП изготовитель указывает угол открывания 105°. Поэтому перед щитом и рядом с петлевой стороной нужен свободный доступ для монтажа и обслуживания. УХЛ3/IP31 относится к внутренней установке. При выборе корпуса сверяют защиту с помещением, три ввода - с кабельным планом, панель - с аппаратурой. Такой порядок позволяет использовать площадь ЩМП-6.6.2-0 предметно, без допущений о токе или фиксированном количестве модулей пустого корпуса.
