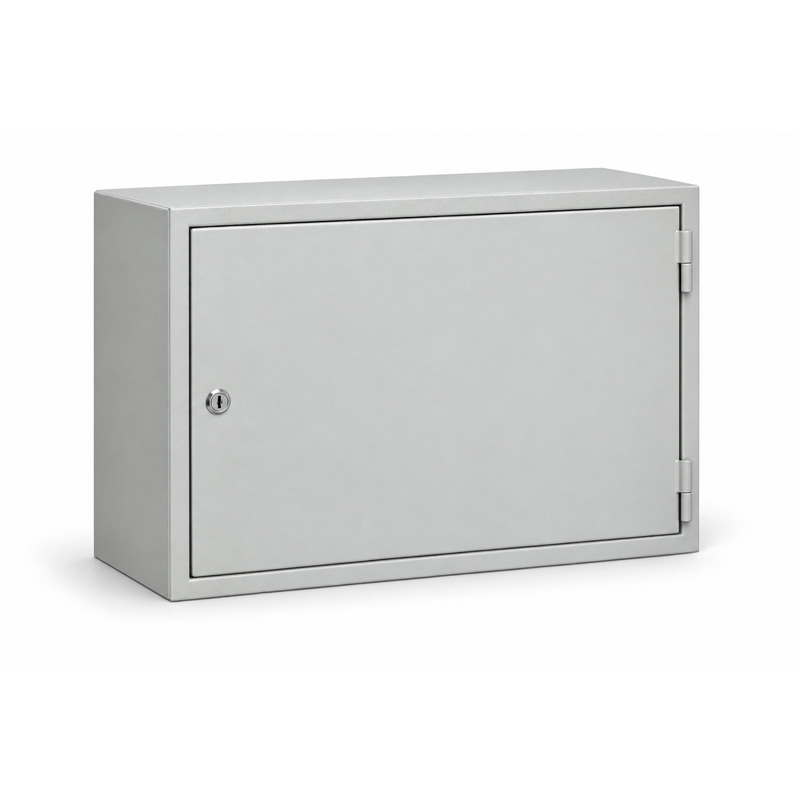

Корпус YKM40-462-54 относится к исполнению ЩМП-4.6.2-0 У2/IP54 и рассчитан на сборку щита с размещением под навесом. Наружные размеры металлической оболочки IEK - 400 × 600 × 250 мм, съемной панели - 330 × 530 мм. Внизу предусмотрено шесть вводов. Сочетание широкой панели и глубины 250 мм помогает планировать аппаратуру и кабели, но выбор устройств выполняют по их чертежам и с учетом свободного пространства за дверцей.
Глубина корпуса и внутренняя схема
Аппараты силового распределения, управления или автоматики закрепляют на оцинкованной панели после проверки крепежных размеров и зон подключения. Ее можно разметить отдельно, но окончательную компоновку следует оценить внутри сварной оболочки. Внешняя глубина 250 мм не показывает точный зазор от аппаратов до закрытой дверцы. Проводка от нижних вводов занимает часть этого пространства и должна оставлять доступ к клеммам. Если группы устройств расположены вдоль всей ширины панели, трассы к ним не должны закрывать соседние органы управления.
- Панель 330 × 530 мм дает рабочую плоскость для компоновки по ширине корпуса.
- Шесть нижних вводов распределяют в соответствии с проектным кабельным планом.
- У2/IP54 означает защищенное исполнение для наружной установки под навесом.
Для нижних вводов подбирают детали по размерам фактических кабелей и исполнению поставляемого корпуса. Диаметры отверстий для вариантов этого артикула в каталогах различаются; одно число без уточнения версии в проекте использовать нельзя. Количество вводов также не равно числу цепей готового щита. После монтажа проверяют, что элементы ввода установлены правильно и не нарушают защиту оболочки.
Дверь, замок и место установки
Версия IP54 предусматривает уплотнение дверцы, защищенную фурнитуру замка и желоб у проема. По каталогу дверь серии ЩМП открывается на 105°, поэтому при монтаже корпуса шириной 600 мм оставляют свободную рабочую зону. У2 допускает размещение под навесом; наличие одной маркировки IP54 не отменяет это условие. Перед выбором YKM40-462-54 полезно сверить монтажную площадь 330 × 530 мм с аппаратурой, внешние габариты с объектом и шесть вводов с кабельной схемой. Так корпус подбирают по конкретным условиям щита.
| Высота, мм | 400 |
| Ширина, мм | 600 |
| Глубина, мм | 250 |
| Степень защиты | IP54 |
| Климатическое исполнение | У2 |
| Материал корпуса | Сталь |
| Цвет RAL | 7035 |
| Тип монтажа | Навесной |
| Монтажная панель | Да |
| Количество кабельных вводов | 6 |
| Толщина стенки, мм | 1 |
| Угол открытия двери, ° | 105 |
| Масса, кг | 14,5 |
| Покрытие | Полиэфирная порошковая краска |
