YKM40-462-31 Корпус металлический ЩМП-4.6.2-0 36 УХЛ3 IP31 121203-01121

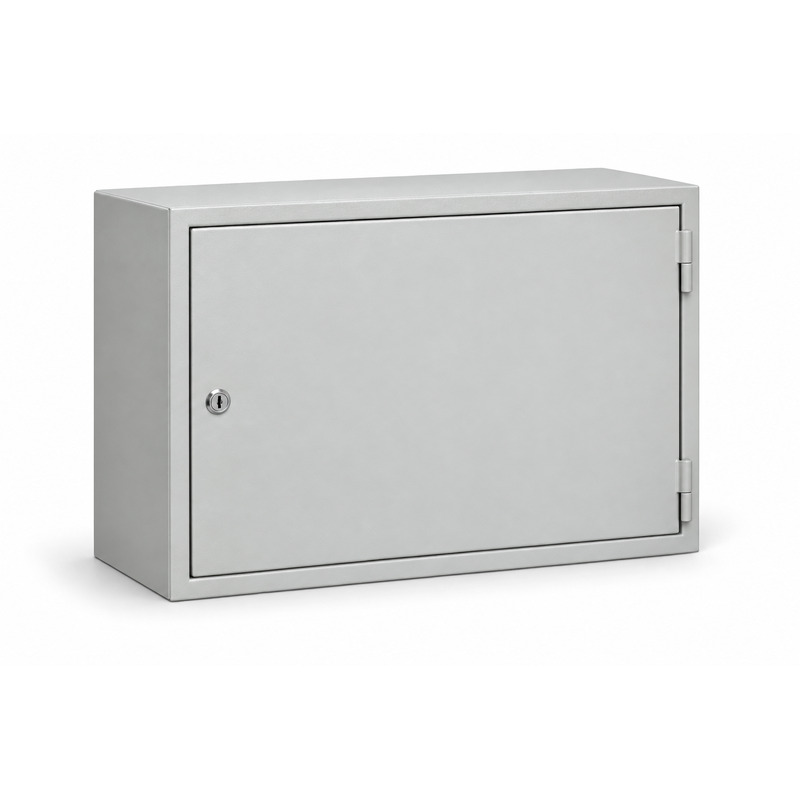

YKM40-462-31 IEK - металлический корпус ЩМП-4.6.2-0 с наружными размерами 400 × 600 × 250 мм. Его монтажная панель имеет размер 330 × 530 мм; исполнение УХЛ3/IP31 предназначено для помещения. В этой модели широкая рабочая плоскость сочетается с глубиной 250 мм и тремя нижними отверстиями Ø31 мм. Поэтому при подборе щита можно отдельно оценить место для горизонтального расположения аппаратов и для их выступающих частей с проводкой.

Распределение устройств по ширине

Панель 330 × 530 мм съемная и оцинкованная. На ней проектируют размещение аппаратов силового распределения, управления или автоматики, сверяя крепежные размеры каждого устройства. Ширина панели позволяет выделить соседние группы оборудования, но это лишь возможность компоновки, а не заданное число модулей. Между группами оставляют место для соединений и доступа к клеммам. После разметки полезно установить панель в корпус и проверить, что аппараты не мешают дверце и что проводка не перекрывает обслуживаемые элементы.

Наружная глубина 250 мм не равна гарантированной полезной глубине от панели до двери. Для аппаратов с выступающими органами управления и для плотных жгутов нужно сверить фактический сборочный чертеж. Наружная высота 400 мм тоже больше рабочей высоты панели 330 мм. Эти различия помогают избежать ошибки, когда оборудование подбирают только по общим габаритам оболочки.

Три отверстия и схема подвода

Внизу корпуса предусмотрены три отверстия Ø31 мм. Их положение определяет направление входа кабелей, а кабельный план - выбор вводных деталей и дальнейшую трассу к аппаратам. Число отверстий не задает число силовых или управляющих цепей. Если устройства распределены по всей ширине панели, проводники к дальним группам проводят так, чтобы сохранялся доступ к соединениям и дверца свободно закрывалась. Подключение проектируют по реальным сечениям кабелей и документации аппаратов.

Условия внутренней установки

УХЛ3/IP31 относится к размещению в помещении. Сварная оболочка имеет дверцу с замком; ее угол открывания в серии ЩМП составляет 105°. Для корпуса шириной 600 мм оставляют свободную зону перед фасадом, особенно если обслуживание требуется у обоих краев панели. При выборе ЩМП-4.6.2-0 сверяют размеры 400 × 600 × 250 мм с площадкой, панель 330 × 530 мм с компоновкой и три ввода с кабельным планом. Номиналы готового щита зависят от выбранной аппаратуры.
