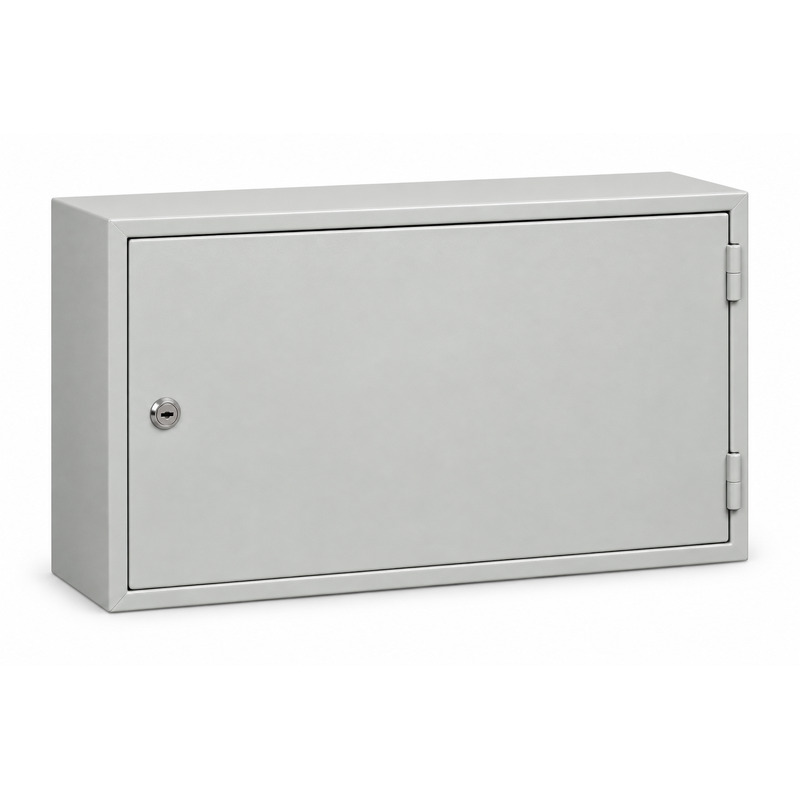

YKM40-461-54 Корпус металлический ЩМП-4.6.1-0 74 У2 IP54 121203-00757

Широкая при небольшой высоте панель - главный размер для выбора YKM40-461-54: монтажная плоскость ЩМП-4.6.1-0 составляет 330 × 530 мм. Наружные габариты корпуса IEK - 400 × 600 × 150 мм. Исполнение У2/IP54 рассчитано на установку под навесом; в нижней части предусмотрено шесть вводов. Такой формат помогает располагать группы аппаратуры вдоль ширины щита, но требует проверки глубины устройств и траектории проводников за закрытой дверью.

Горизонтальная компоновка 530 мм

Съемная оцинкованная панель дает место для аппаратов распределения, управления или автоматики и их креплений. Рабочая ширина 530 мм меньше наружных 600 мм, поэтому компоновку проверяют по размерам самой панели. Оборудование можно сгруппировать по функциям, оставляя промежутки для клемм и внутренних соединений. Глубина оболочки 150 мм ограничивает размещение выступающих частей; внешнее число не показывает точный зазор до дверцы. Перед сверлением панели полезно проверить размеры аппаратов, расположение проводки и возможность их обслуживания.

Кабели в нижней части широкого корпуса

Шесть нижних вводов требуют увязки с расположением устройств по ширине. Кабельные трассы планируют от мест входа к соответствующим аппаратам, избегая ненужного пересечения внутри шкафа. Число вводов не задает электрическую схему или количество цепей. Диаметр отверстий зависит от исполнения и в каталогах встречается по-разному, поэтому вводные детали выбирают по документации на конкретную поставку и фактическим кабелям. При малой глубине корпуса место под изгиб проводников особенно важно.

• Панель 330 × 530 мм сопоставляют с креплением аппаратуры и путями внутренних соединений.
• Шесть вводов сверяют с кабельным планом, а не с условным числом автоматов.
• Наружные 400 × 600 × 150 мм нужны для выбора места и оценки доступа к двери.

Защита и доступ

Сварной металлический корпус имеет дверцу с замком. В версии IP54 предусмотрены уплотнение и защитный желоб, однако сохранение защиты после сборки зависит и от выполненных кабельных вводов. У2 означает размещение снаружи под навесом. По каталогу дверь серии открывается на 105°, поэтому перед широким фасадом оставляют рабочую зону. Для YKM40-461-54 вместе проверяют горизонтальную панель, малую глубину и условия установки - эти свойства определяют пригодность оболочки для проектного набора оборудования.
