YKM40-461-31 Щит монтажный ЩМП 400х600х150 IP31 УХЛЗ металлический ЩМП-4.6.1-0 121203-01103

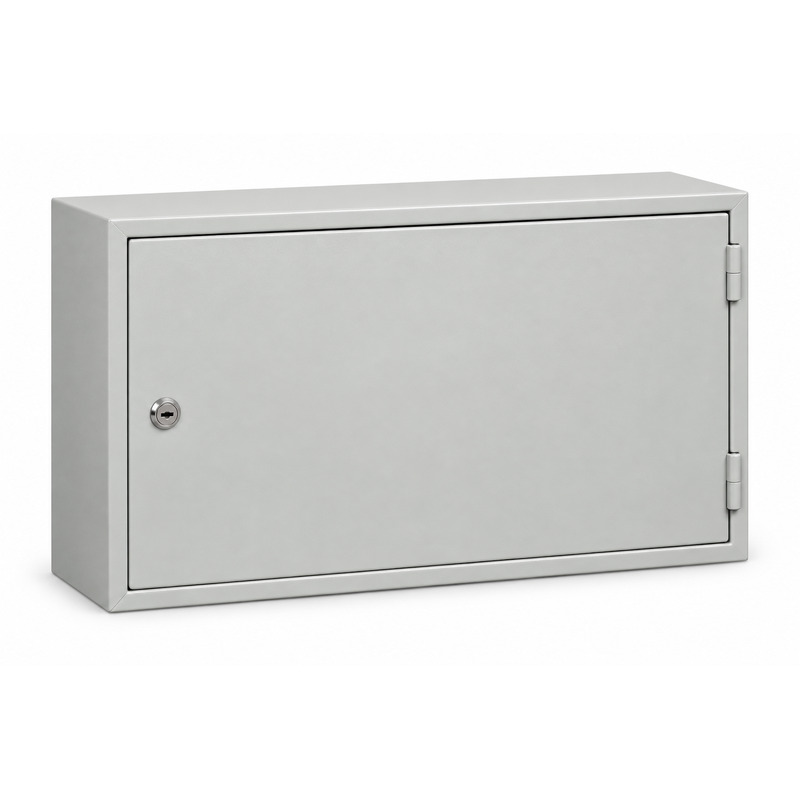

ЩМП-4.6.1-0 IEK, артикул YKM40-461-31, рассчитан на сборку настенного щита в корпусе 400 × 600 × 150 мм. При высоте 400 мм и ширине 600 мм аппаратуру можно расположить горизонтальными группами, не переходя к более глубокому корпусу.

Внутри установлена съемная оцинкованная панель 330 × 530 мм. Обозначение IP31 и климатическое исполнение УХЛ3 относятся к этому варианту оболочки для размещения в помещении; электрические параметры собранного щита определяются установленными приборами. По этой причине выбор корпуса начинают с физической компоновки, а параметры коммутации указывают уже для установленной аппаратуры.

Горизонтальная раскладка на панели 330 × 530 мм

Панель оставляет место для распределения аппаратуры по ширине корпуса: вводной узел, группы коммутации, клеммы и вспомогательные компоненты размещают по электрической схеме. Ее фактические размеры отличаются от наружного габарита 400 × 600 мм, поэтому при выборе оборудования ориентируются именно на монтажную плоскость. Съемное исполнение позволяет подготовить панель отдельно, закрепить аппараты и проводники, а затем установить собранный узел в корпус. При этом глубину выступающих приборов и запас на изгиб проводов проверяют относительно корпуса толщиной 150 мм.

Три нижних отверстия для кабелей

В нижней стенке YKM40-461-31 предусмотрены три отверстия диаметром 31 мм. Это позволяет планировать отдельные направления подвода, но не задает готовую схему подключения: способ ввода, защиту проводников и их разделение выбирают под проект. Если все кабели направлены снизу, расположение аппаратов на панели удобно сверить с будущими трассами до сверления и крепления. Так проводники подходят к клеммам без лишнего пересечения внутреннего пространства.

Сварной металлический корпус снабжен дверцей с замком; для серии ЩМП каталог указывает открывание на 105°. При установке рядом со стеной или другим щитом нужно оставить место для доступа к панели и обслуживания соединений. IP31 описывает защиту оболочки, а не пригодность любого собранного устройства к произвольным условиям среды. Для ЩМП-4.6.1-0 важны совместная проверка широкой монтажной зоны, небольшой глубины и нижнего подвода кабелей: именно такое сочетание отличает этот артикул от более глубоких или защищенных исполнений.
