YKM40-442-54 Корпус металлический ЩМП-4.4.2-0 У2 IP54 121203-01074

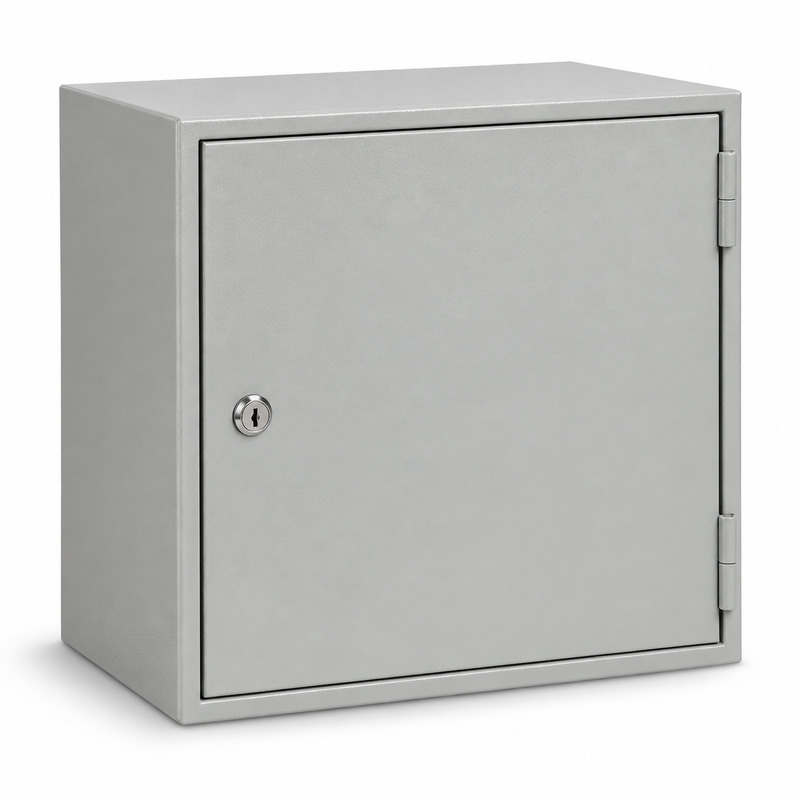

YKM40-442-54 - корпус ЩМП-4.4.2-0 IEK с наружными размерами 400 × 400 × 250 мм, панелью 330 × 330 мм и исполнением У2/IP54. Эта модификация сочетает квадратную монтажную площадь с глубиной 250 мм и шестью нижними вводами. Ее выбирают для сборки щита, размещаемого под навесом, если схема требует такой компоновки аппаратуры и кабелей. Внешняя глубина служит ориентиром для подбора, но не подменяет измерение свободного места между панелью и закрытой дверью.

Глубина и компоновка панели

На съемной оцинкованной панели устанавливают устройства распределения, управления либо автоматики. Перед разметкой проверяют размеры аппаратов, их выступающие части, крепления и необходимое место для соединений. При панели 330 × 330 мм можно распределить группы по высоте и ширине; доступность клемм должна сохраняться после прокладки проводки. Сварная оболочка имеет дверь с замком, поэтому окончательную сборку оценивают при закрытой дверце. Число помещающихся аппаратов зависит от выбранных изделий, а не только от габаритов шкафа.

• Шесть нижних вводов используются для планирования кабелей по проектной схеме.
• Панель 330 × 330 мм определяет место крепления аппаратуры; наружный квадрат 400 × 400 мм описывает занимаемое место на объекте.

Кабели входят снизу, и место для их поворота к клеммам должно быть предусмотрено заранее. Диаметры круглых отверстий различаются в каталогах исполнений этого артикула, поэтому вводные элементы лучше выбирать по чертежу поставляемой версии. Шесть точек входа не означают шесть готовых отходящих цепей. Если внутри размещаются аппараты разной глубины, их положение на панели согласуют с трассами проводников и ходом двери.

Под навесом с защитой IP54

Исполнение У2 предусматривает наружное размещение под навесом. Для IP54 каталог указывает дверное уплотнение, защищенный замок и желоб у проема. Эти элементы относятся к заводскому корпусу; требуемое состояние собранного щита зависит также от кабельных вводов и их монтажа. Дверца серии открывается на 105°, поэтому перед щитом и рядом с ним оставляют место для настройки и обслуживания. При выборе YKM40-442-54 сверяют панель с аппаратурой, нижние вводы с кабельным планом, а место установки - с условиями У2/IP54.
