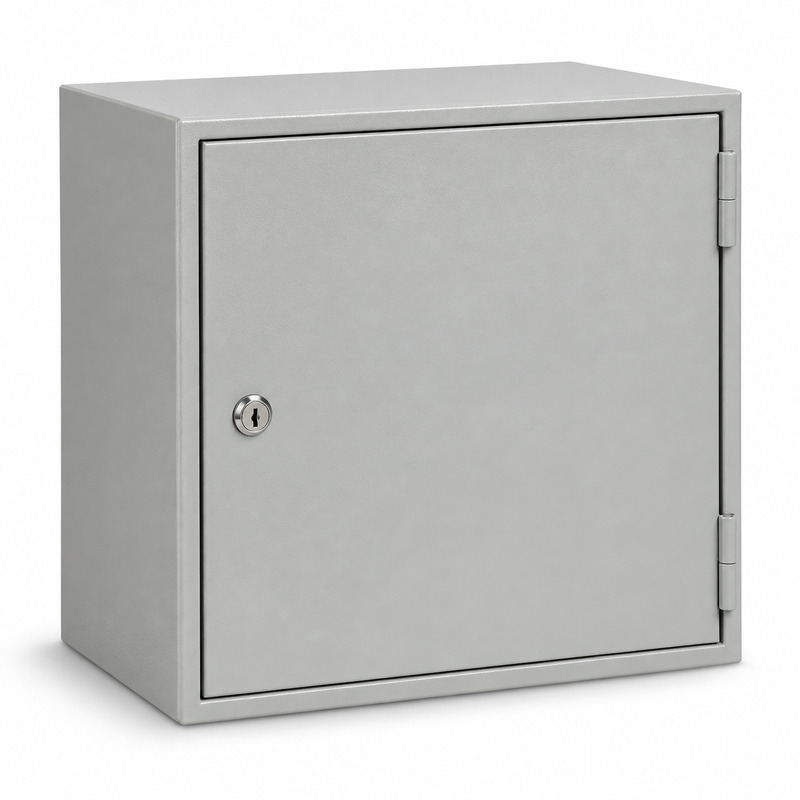

YKM40-442-31 Корпус металлический ЩМП-4.4.2-0 36 УХЛ3 IP31 121203-01091

У ЩМП-4.4.2-0 YKM40-442-31 глубина металлического корпуса составляет 250 мм при высоте и ширине по 400 мм. Монтажная панель IEK имеет размер 330 × 330 мм. Это исполнение УХЛ3/IP31 для размещения внутри помещения, с тремя нижними отверстиями Ø31 мм. Модель подходит для проекта, где аппаратуру удобно разместить на квадратной панели, а ее выступающие детали и проводка требуют проверки по большей глубине оболочки. Свободное пространство внутри все равно определяют по чертежам оборудования.

Панель и объем перед дверцей

Съемная оцинкованная панель служит основанием для крепления устройств распределения, управления или автоматики. Равные размеры 330 × 330 мм позволяют группировать аппараты в двух направлениях, но схему размещения выбирают по габаритам конкретных изделий. Важны точки крепления, расстояния для подключения и доступ к клеммам. Глубина 250 мм является внешней характеристикой корпуса: она не показывает точную дистанцию от панели до закрытой двери. Ее проверяют на сборочном чертеже вместе с выступами устройств и кабельными жгутами.

Связь трех отверстий с кабельным планом

Три отверстия Ø31 мм находятся снизу. Их используют как исходные места ввода, после чего линии направляют к соответствующим аппаратам. Число отверстий не следует превращать в число электрических цепей: один кабель и одна цепь не всегда совпадают, а вводные детали выбираются под фактическую проводку. При размещении аппаратов на квадратной панели нижняя зона нуждается в достаточном месте для изгиба и фиксации проводников. Если клеммы находятся выше, путь к ним планируют так, чтобы не закрыть обслуживаемые элементы.

Стальной сварной корпус имеет дверь с замком. У серии ЩМП ее угол открывания составляет 105°, поэтому возле места установки оставляют свободный подход. УХЛ3/IP31 относится к эксплуатации в помещении; соответствие условиям площадки проверяют до монтажа аппаратуры. Для иных воздействий выбирают исполнение, предусмотренное проектом, а не рассчитывают на наружный размер оболочки.

Что сверить до заказа

Для YKM40-442-31 существенны площадь панели 330 × 330 мм, глубина 250 мм и три нижних ввода. Сначала составляют компоновку аппаратов и соединений, затем сверяют их с монтажной плоскостью и дверцей, после чего оценивают кабельные трассы и место установки. Так корпус выбирают под конкретный щит без вымышленного числа модулей или тока, которые задаются проектной комплектацией.
