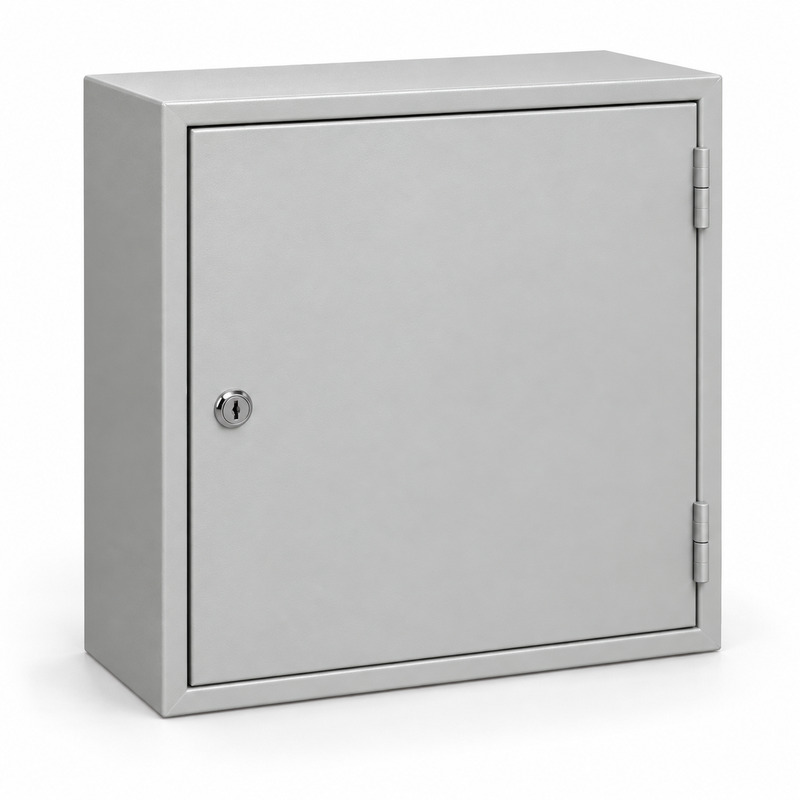

YKM40-441-54 Корпус металлический ЩМП-4.4.1-0 У2 IP54 121203-01104

YKM40-441-54 объединяет квадратный формат корпуса ЩМП-4.4.1-0 и исполнение У2/IP54. Наружные размеры IEK - 400 × 400 × 150 мм, съемная монтажная панель - 330 × 330 мм. В нижней части предусмотрены шесть вводов. Такая конфигурация подходит для сборки щита с несколькими подходящими кабелями при размещении под навесом. При выборе важно совместить их подвод с малой глубиной корпуса и оставить внутри место для подключения аппаратов.

Площадь панели и ограничение по глубине

Панель 330 × 330 мм позволяет распределить оборудование по горизонтали и вертикали, но не задает допустимое число аппаратов. Для силового распределения, управления или автоматики размещение выполняют по чертежам выбранных устройств. Глубина корпуса 150 мм особенно важна для выступающих деталей и изгиба проводников. Панель оцинкованная и съемная, что облегчает разметку вне оболочки. После ее установки нужно проверить закрывание двери и доступ к клеммам: наружные размеры не отражают всего свободного внутреннего пространства.

Шесть нижних точек подключения

• Число вводов помогает распределить подходящие линии, но не является готовой схемой на шесть цепей.
• Вводные элементы подбирают по реальным кабелям и чертежу поставляемого исполнения корпуса.
• Проводники внутри направляют к клеммам так, чтобы не закрывать органы управления и соединения.

Диаметры круглых отверстий в каталогах разных исполнений этого артикула расходятся, поэтому их нельзя брать из описания соседнего варианта. Для сборки с требованием IP54 важна герметизация выбранных вводов. Корпус имеет уплотнение дверцы, защищенный замок и желоб у проема, но эти элементы не компенсируют неверно подобранные кабельные детали. Сочетание У2 и IP54 предполагает наружное размещение под навесом; место без него требует другого решения.

По каталогу угол открывания двери серии ЩМП составляет 105°. Даже если оболочка занимает на стене всего 400 × 400 мм, перед ней оставляют пространство для настройки и обслуживания. При выборе YKM40-441-54 сверяют панель 330 × 330 мм со схемой, шесть вводов - с кабельным планом, а глубину 150 мм - с аппаратами. Это позволяет использовать защищенное исполнение без завышения его фактической вместимости.
