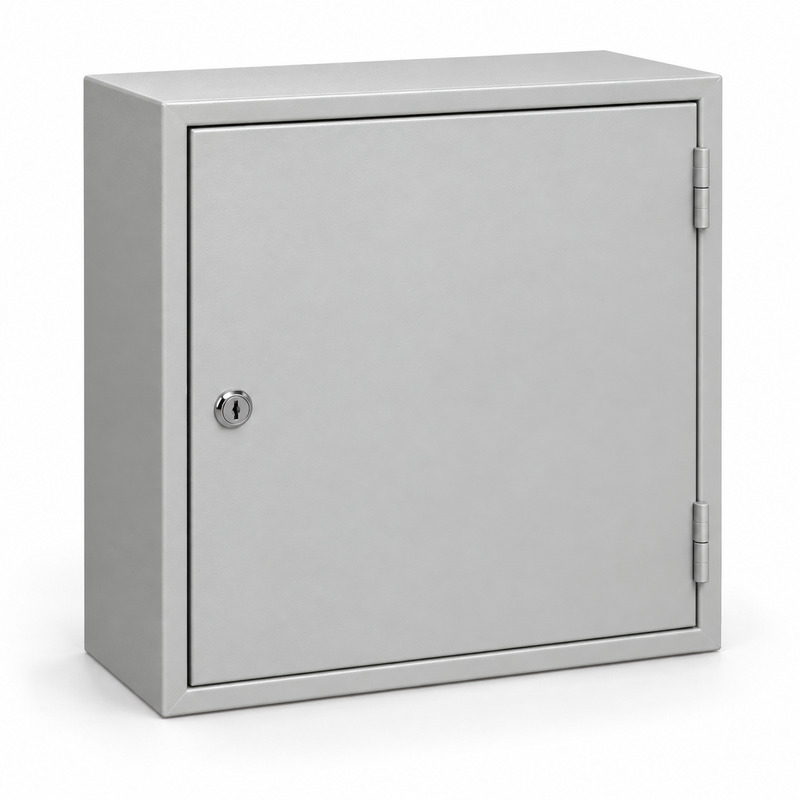

YKM40-441-31 Корпус металлический ЩМП-4.4.1-0 36 УХЛ3 IP31 121203-01069

У корпуса YKM40-441-31 наружные высота и ширина одинаковы: 400 × 400 мм при глубине 150 мм. Внутри ЩМП-4.4.1-0 IEK устанавливается квадратная монтажная панель 330 × 330 мм. Модификация имеет защиту IP31 и климатическое исполнение УХЛ3 для размещения в помещении. Такая геометрия удобна, когда проектную аппаратуру нужно распределить по двум направлениям без большой глубины оболочки. При этом реальную вместимость определяют размеры устройств и зоны их подключения.

Квадратная монтажная плоскость

Съемная оцинкованная панель дает возможность разместить аппараты и клеммы в соответствии со схемой силового распределения, управления либо автоматики. Одинаковые размеры по высоте и ширине помогают организовать группы оборудования рядом или одна над другой, но конкретную компоновку выбирают только после проверки чертежей.

На панели оставляют место для креплений и внутренней проводки. Внешняя глубина 150 мм требует отдельной сверки с выступающими частями устройств: закрытая дверь не должна касаться аппаратов и жгутов.

Нижний ввод и доступ к устройствам

Для YKM40-441-31 в каталоге указаны три нижних отверстия Ø31 мм. Их расположение важно при проектировании подвода к вводному аппарату и клеммам, особенно если оборудование занимает нижнюю часть панели. Число отверстий не равно числу цепей: кабельный план и вводные элементы определяют по электрической схеме. Чтобы соединения оставались обслуживаемыми, проводники не должны проходить перед органами управления или закрывать места затяжки клемм.

• Размер панели 330 × 330 мм сопоставляют с аппаратами, крепежом и каналами проводки.
• Три точки входа Ø31 мм сверяют с фактическими кабелями и их вводными деталями.

Корпус сварной металлический, дверь снабжена замком и по данным серии открывается на 105°. При размещении возле стены или соседнего щита необходимо оставить место для ее хода. Исполнение УХЛ3/IP31 относится к внутренней установке; для более влажной или наружной среды нужен другой проектный выбор. ЩМП-4.4.1-0 оценивают по сочетанию панели 330 × 330 мм, малой глубины 150 мм и трех нижних вводов, а не по неопределенному числу модулей.
