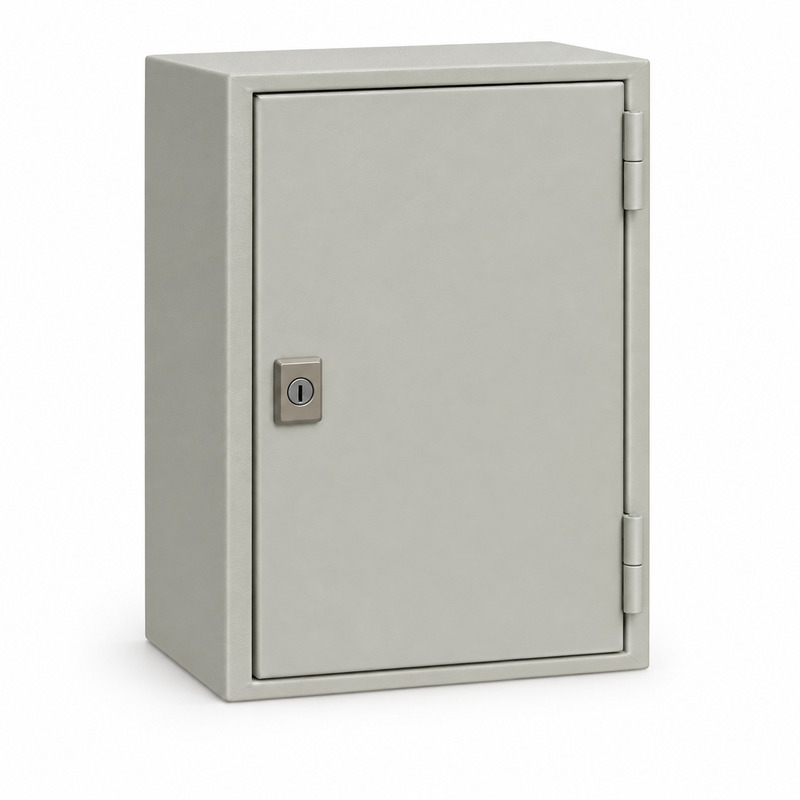

YKM40-321-54 Корпус металлический ЩМП-3.2.1-0 У2 IP54 121203-01067

ЩМП-3.2.1-0 YKM40-321-54 - узкий металлический корпус IEK с внешними размерами 300 × 210 × 150 мм. Для него указана монтажная панель 230 × 140 мм и шесть нижних вводных отверстий. Исполнение У2/IP54 предназначено для размещения под навесом. Узкая панель и несколько точек входа требуют особенно внимательной раскладки: количество кабелей не должно подменять расчет места для аппаратов, клемм и проводки внутри небольшого объема.

• Панель 230 × 140 мм определяет площадь крепления оборудования; наружная ширина корпуса 210 мм не является ее рабочей шириной.
• Шесть вводов снизу позволяют запланировать разные линии, но не задают число электрических цепей готового щита.
• Глубину 150 мм сверяют с выступающими частями устройств и закрытой дверцей.

Панель и направление подключения

Съемную оцинкованную панель можно разметить до установки в сварную оболочку. На ней размещают аппараты для распределения, управления или автоматики, если их реальные размеры и зоны подключения это допускают. У модели высота монтажной плоскости больше ширины, поэтому расположение устройств следует выбирать по чертежам, не предполагая заранее определенное число рядов. При входе кабелей снизу часть панели и пространства перед ней понадобится для изгиба проводников и доступа к клеммам. Окончательную компоновку проверяют при установленной панели и закрытой дверце.

IP54 после сборки щита

У исполнения IP54 каталог отмечает уплотнение дверцы, защищенный замок и желоб у проема. Эти детали относятся к оболочке, а кабельные вводы подбирают под фактические проводники. Для разных вариантов исполнения встречаются разные диаметры круглых отверстий, поэтому размер вводного элемента нужно проверять по чертежу конкретной поставки. После монтажа важно оценить, сохранены ли защитные свойства у закрытой двери и нижних вводов. Категория У2 предполагает наружное размещение под навесом, а не на полностью открытой площадке.

Для YKM40-321-54 полезно сначала сопоставить панель 230 × 140 мм с проектным набором устройств, затем проверить подвод кабелей и только после этого выбрать место установки. Дверца ЩМП по данным производителя открывается на 105°, поэтому рядом оставляют свободную зону для обслуживания. Такой порядок помогает не перегрузить компактный корпус и не приписывать ему электрические характеристики, которые зависят от комплектации.
