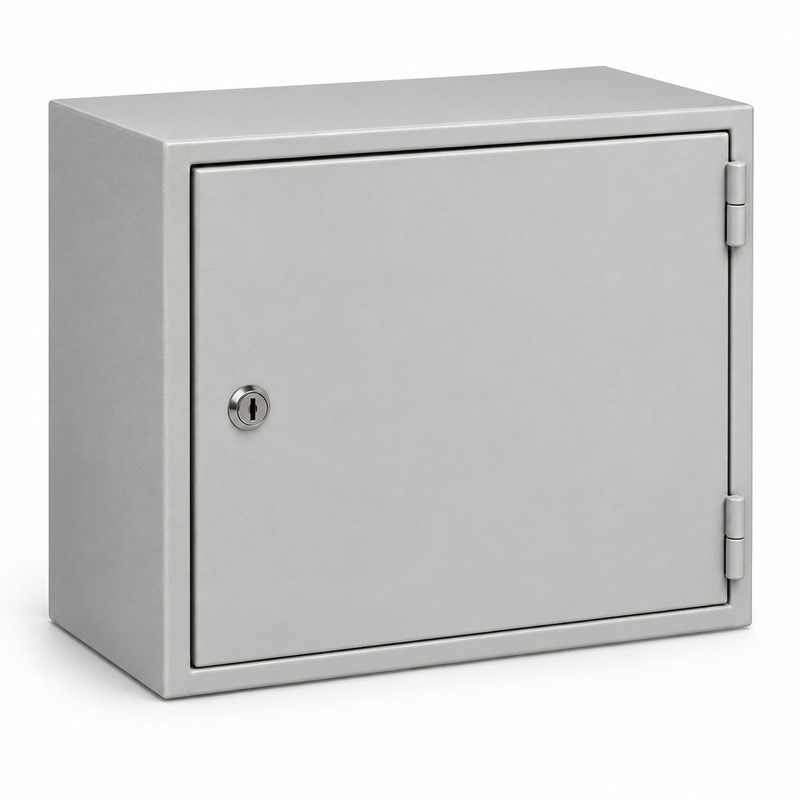

YKM40-231-54 Корпус металлический ЩМП-2.3.1-0 74 У2 IP54 121203-00887

Небольшой размер не отменяет требований к кабельному вводу: корпус YKM40-231-54 имеет шесть нижних точек ввода при внешних габаритах 250 × 300 × 150 мм. Это металлический ЩМП-2.3.1-0 IEK с монтажной панелью 180 × 230 мм, защитой IP54 и климатическим исполнением У2. Он предназначен для сборки компактного щита, размещаемого снаружи под навесом. Число вводов помогает планировать подключение, но электрическая схема и число цепей определяются установленными аппаратами.

Как разместить проводку в малом объеме

Вводы находятся снизу, поэтому путь кабелей до клемм и аппаратов нужно продумать до разметки панели. Шесть мест входа могут обслуживать разные группы проводников, однако используемые вводные элементы подбирают по фактическим кабелям и требованиям к защите собранного корпуса. При габаритах 250 × 300 × 150 мм важен запас для изгиба и подключения каждой линии. Не стоит оценивать вместимость по наружной ширине 300 мм: монтажная плоскость панели имеет ширину 230 мм, а часть внутреннего пространства занимает проводка.

Панель и защищенная дверца

Съемная оцинкованная панель размером 180 × 230 мм позволяет подготовить крепления отдельно от оболочки. На ней размещают только аппаратуру, которая подходит по чертежам с учетом клемм и зоны для проводников. Корпуса ЩМП используют для распределения, управления или автоматики, но конкретное назначение данного щита задает проект. Сварной металлический корпус оснащен дверью с замком. Для исполнения IP54 изготовитель указывает уплотнение, защищенную фурнитуру и желоб у проема; после монтажа вводов состояние этих узлов проверяют вместе.

• У2 по каталогу допускает наружное размещение под навесом, поэтому место установки должно соответствовать этому условию.
• Дверца серии открывается на 105°; даже для компактного шкафа требуется место для доступа к аппаратам.

При выборе ЩМП-2.3.1-0 проверяют три связанные вещи: подходит ли панель 180 × 230 мм для оборудования, согласованы ли шесть вводов с кабельным планом и обеспечен ли навес для У2/IP54. Для разных исполнений этого артикула каталоги дают различающиеся диаметры круглых отверстий, поэтому размер вводных деталей следует сверять с чертежом поставляемой версии. Это точнее, чем автоматически переносить диаметр с соседней модификации.
