YKM40-231-31 Корпус металлический ЩМП-2.3.1-0 36 УХЛ3 IP31 121203-01132

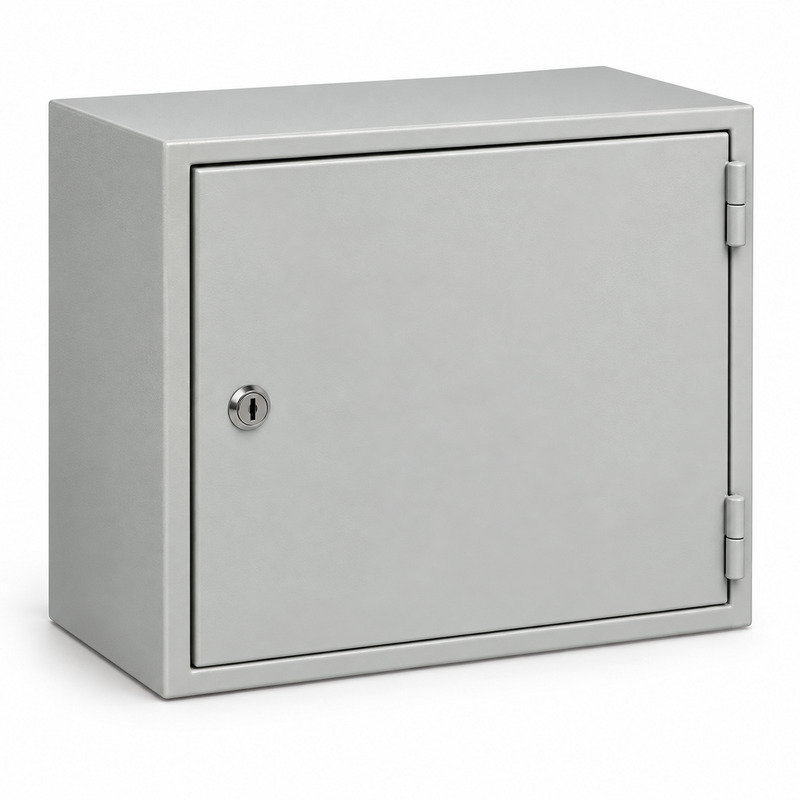

YKM40-231-31 - компактный металлический корпус ЩМП-2.3.1-0 IEK для сборки небольшого щита внутри помещения. Наружные размеры составляют 250 × 300 × 150 мм, монтажная панель - 180 × 230 мм. Здесь ширина корпуса больше высоты, что стоит учитывать при выборе ориентации аппаратуры и расположения кабельных трасс. Исполнение УХЛ3/IP31 подходит для внутреннего размещения; готовую схему распределения или управления определяют установленные устройства.

Панель 180 × 230 мм без лишних допущений

Съемная оцинкованная панель служит для крепления аппаратов, клемм и вспомогательных деталей, если они помещаются по чертежам. Для компактного корпуса особенно важно оставить место не только под сами устройства, но и под вводимые проводники, их изгиб и подключение. Наружные 300 мм ширины нельзя принимать за свободные 300 мм монтажа: рабочая ширина панели составляет 230 мм. Глубина оболочки 150 мм также требует проверки по выступающим частям оборудования и ходу двери с замком.

ЩМП как тип корпуса применяют для силовых щитов, управления и автоматики. Но у этой модификации небольшая монтажная плоскость, поэтому проект следует начинать с размеров конкретного набора аппаратов, а не с условного числа модулей. Сначала сопоставляют компоновку панели с клеммами, затем проверяют, можно ли завести кабели снизу без перекрытия органов управления. Подготовить отверстия и крепления на съемной панели можно отдельно, окончательное положение устройств оценивают в собранной оболочке.

Три точки ввода в нижней стенке

Каталог для YKM40-231-31 указывает три отверстия Ø31 мм снизу. Это конкретный параметр артикула, который помогает планировать ввод, но не устанавливает число электрических цепей. Кабели, вводные элементы и схема их распределения зависят от проекта. При малом объеме корпуса нужно заранее проверить путь от нижних отверстий к каждому аппарату, чтобы проводники не мешали закрыванию дверцы и доступу к соединениям.

• Габариты 250 × 300 × 150 мм сверяют с местом установки и зоной обслуживания.
• Панель 180 × 230 мм проверяют по крепежным размерам аппаратуры.
• УХЛ3/IP31 означает выбор места внутри помещения с соответствующими условиями.

Дверца серии ЩМП по каталогу открывается на 105°. При размещении рядом с другими коробами или стеной оставляют место для ее полного хода. Для выбора именно ЩМП-2.3.1-0 решающими будут небольшой горизонтальный формат панели, три нижних ввода и требуемая защита IP31. Эти параметры следует проверить на чертеже будущего щита до монтажа.
