YKM40-1884-54 Корпус металлический ЩМП-18.8.4-0 У2 IP54 121203-01085

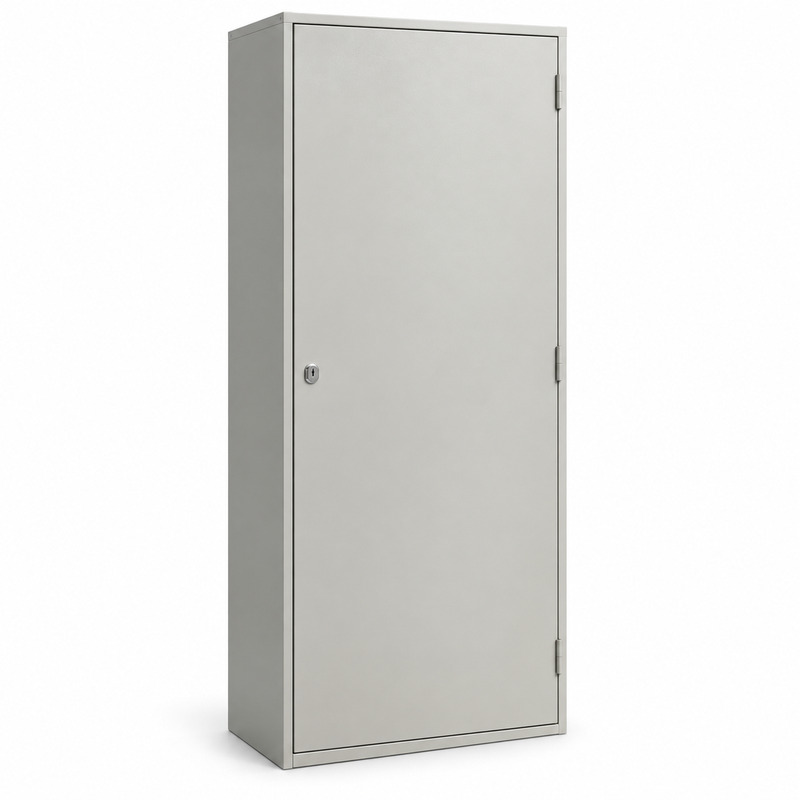

YKM40-1884-54 - напольный металлический корпус ЩМП-18.8.4-0 IEK с габаритами 1800 × 800 × 400 мм. Исполнение У2/IP54 предназначено для сборки щита, размещаемого снаружи под навесом. Монтажная панель в комплект этого артикула не входит: размер и набор внутренних опор выбирают по схеме. Для высокого шкафа это особенно важно, поскольку аппараты, клеммы и кабельные трассы предстоит разместить на нескольких уровнях, сохранив доступ к ним после установки.

• В основании предусмотрен один прямоугольный проем 604 × 178 мм для кабелей.
• Цоколь высотой 100 мм является частью напольной конструкции.
• Съемная задняя стенка дает возможность обслуживания с тыла при свободном подходе к шкафу.

Компоновка без штатной панели

Панели разной высоты, вертикальные уголки и планки для этого семейства подбирают отдельно. Такая схема комплектации позволяет спланировать место под аппараты силового распределения, управления или автоматики, но требует внимательной проверки совместимости аксессуаров. Наружные 800 мм ширины нельзя считать размером монтажной плоскости. До заказа определяют, какая часть пространства нужна под оборудование, где будут клеммы и как линии от нижнего ввода пройдут к верхним группам. После установки панелей проверяют глубину до закрытой двери и возможность работы со всеми соединениями.

Дверь с замком открывается на 105°. Если требуется тыльный доступ, корпус нельзя поставить вплотную к стене: заднюю стенку нужно иметь возможность снять. Для шкафа высотой 1800 мм проходы и рабочее место следует оценить и перед фасадом, и сзади. Транспортировочные проушины учитывают при перемещении пустой оболочки до монтажа. Номинальный ток будущего щита задается выбранными аппаратами и схемой, а не габаритами корпуса.

Сохранение защиты при нижнем вводе

IP54 у этой версии включает уплотнение дверцы и защитный желоб у проема. Однако ввод 604 × 178 мм должен быть оснащен под конкретные кабели, а результат монтажа - проверен: неоснащенный прямоугольный проем сам по себе не обеспечивает защиту готовой сборки. Категория У2 подразумевает навес; место установки подбирают с учетом этого условия. Перед окончательным выбором YKM40-1884-54 сверяют комплект отдельно приобретаемых панелей, кабельный план, габариты площадки и возможность двустороннего обслуживания.
