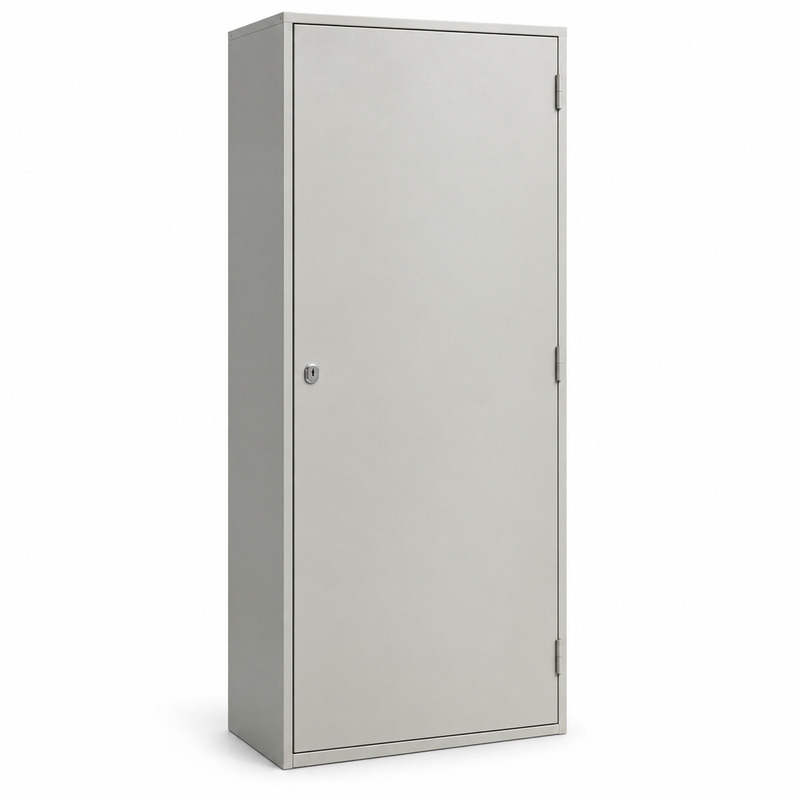

YKM40-1884-31 Корпус металлический ЩМП-18.8.4-0 36 УХЛ3 IP31 121203-01113

Высота 1800 мм и ширина 800 мм делают YKM40-1884-31 крупной напольной оболочкой для сборки электрощита. Это корпус ЩМП-18.8.4-0 IEK размером 1800 × 800 × 400 мм, исполнение УХЛ3/IP31 для помещения. Он поставляется без монтажной панели: внутреннюю компоновку под силовые аппараты, управление или автоматику проектируют с отдельно подобранными панелями и крепежными аксессуарами. В основание входит цоколь высотой 100 мм.

Гибкая разбивка внутреннего пространства

Для напольных корпусов IEK выпускает панели разной высоты, вертикальные уголки и планки. Их можно подбирать под реальную схему вместо попытки разместить все аппараты на условной единой плоскости. При высоте шкафа 1800 мм особенно важны доступ к верхним устройствам, расстояния между рядами и трассы проводников к нижним клеммам. Перед закупкой панелей сверяют их совместимость с ЩМП-18.8.4-0 и размеры конкретных аппаратов. Отсутствие панели в базовом комплекте следует учитывать в спецификации сборки.

Стальная сварная оболочка имеет дверь с замком и съемную заднюю стенку. Последняя позволяет предусмотреть тыльное обслуживание, если за шкафом останется свободный проход. Для дверцы производитель указывает угол открывания 105°. Поэтому расстановка соседних шкафов и мебели должна обеспечивать полный доступ к оборудованию, а не просто соответствовать ширине фасада. Транспортировочные проушины и цоколь учитывают при перемещении и установке крупного корпуса.

Ввод снизу и условия помещения

• Проем 604 × 178 мм находится в основании и служит для проектирования нижнего кабельного ввода.
• Наружная глубина 400 мм требует сверки с выступающими частями аппаратов и закрытой дверью.
• Степень защиты IP31 вместе с УХЛ3 относится к размещению корпуса внутри помещения.

Через прямоугольный проем могут проходить кабели разных цепей, но их количество определяется проектом, а не размером отверстия. Вводные детали и трассы выбирают после расчета схемы; проводники направляют к аппаратам без перекрытия обслуживаемых клемм. Для YKM40-1884-31 полезно отдельно проверить габариты места установки, комплект выбранных панелей и организацию кабельного ввода. Так высокая широкая оболочка используется по назначению, без переноса на пустой корпус номиналов будущего щита.
