YKM40-1864-31 Корпус металлический ЩМП-18.6.4-0 36 УХЛ3 IP31 121203-01118

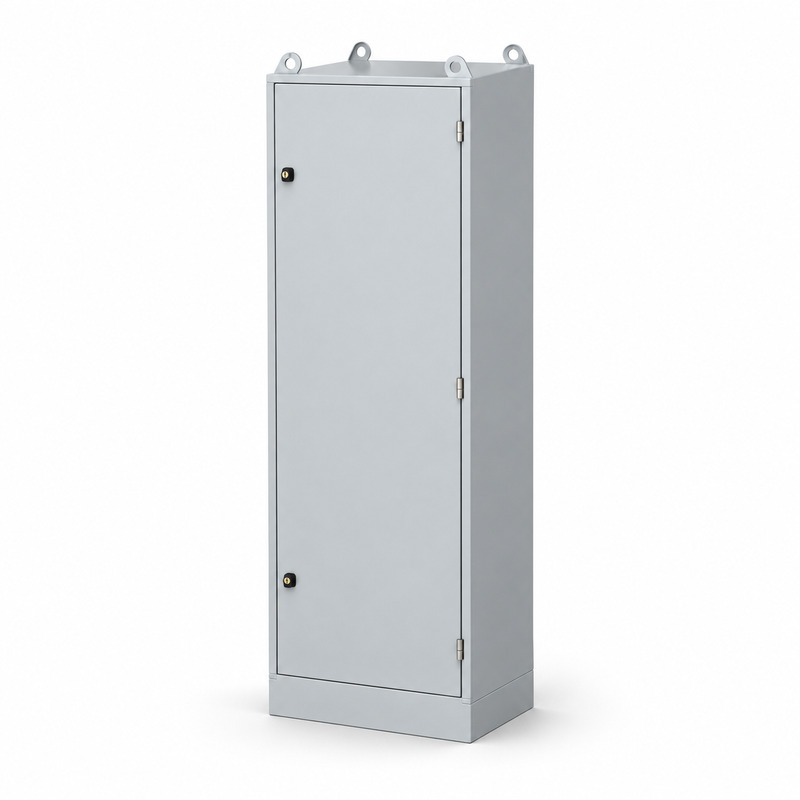

YKM40-1864-31 IEK - напольный металлический корпус ЩМП-18.6.4-0 размером 1800 × 600 × 400 мм для установки в помещении. Исполнение УХЛ3/IP31 поставляется без монтажной панели; внутреннюю оснастку подбирают по проекту. Высота 1800 мм при ширине 600 мм позволяет строить компоновку по вертикали, оставляя место для аппаратуры и проводки на разных уровнях. Цоколь высотой 100 мм входит в конструкцию, а кабели заводят через нижний проем 404 × 178 мм.

Панель и вертикальная раскладка

Для семейства напольных ЩМП доступны отдельные монтажные панели, уголки и планки. Их выбирают под аппараты силового распределения, управления или автоматики. Поскольку панель не входит в базовую поставку YKM40-1864-31, спецификацию оснастки нужно составить до заказа корпуса. При большой высоте полезно заранее определить места вводных аппаратов, верхних групп и клемм, а также маршрут соединений между ними. Наружная ширина 600 мм не является шириной каждой возможной панели: совместимость уточняют по артикулам аксессуаров.

Кабели и тыльный доступ

Прямоугольный проем в основании требует системы ввода под проектные кабели. Его площадь не определяет число электрических цепей. Внутренние трассы распределяют к соответствующим аппаратам, сохраняя доступ к клеммам и соединениям. Съемная задняя стенка дает возможность тыльного обслуживания при наличии свободного подхода за шкафом. Если корпус будет стоять вплотную к стене, это условие надо учесть заранее при выборе расположения оборудования на панелях.

Сварная стальная оболочка имеет дверь с замком и транспортировочные проушины. Дверь открывается на 105°, поэтому перед узким высоким шкафом нужен проход по всей его высоте. Глубина 400 мм является наружной характеристикой; свободное место для выступающих частей оценивают после установки панелей. Исполнение УХЛ3/IP31 подходит для помещения и должно соответствовать условиям объекта.

Проверка перед сборкой

Для ЩМП-18.6.4-0 до сборки сопоставляют реальные условия площадки с наружными размерами корпуса и доступом к его сторонам. Отдельно составляют спецификацию оборудования, которое будет установлено внутри: свойства готового щита зависят от этой комплектации, а не только от пустой оболочки.

• При выборе панелей проверяют совместимость с ЩМП-18.6.4-0, высоту аппаратуры и возможность ее обслуживания.
• При выборе способа ввода соотносят цоколь 100 мм и проем 404 × 178 мм с проектными кабелями и местом установки.
