YKM40-1684-54 Корпус металлический ЩМП-16.8.4-0 У2 IP54 121203-01120

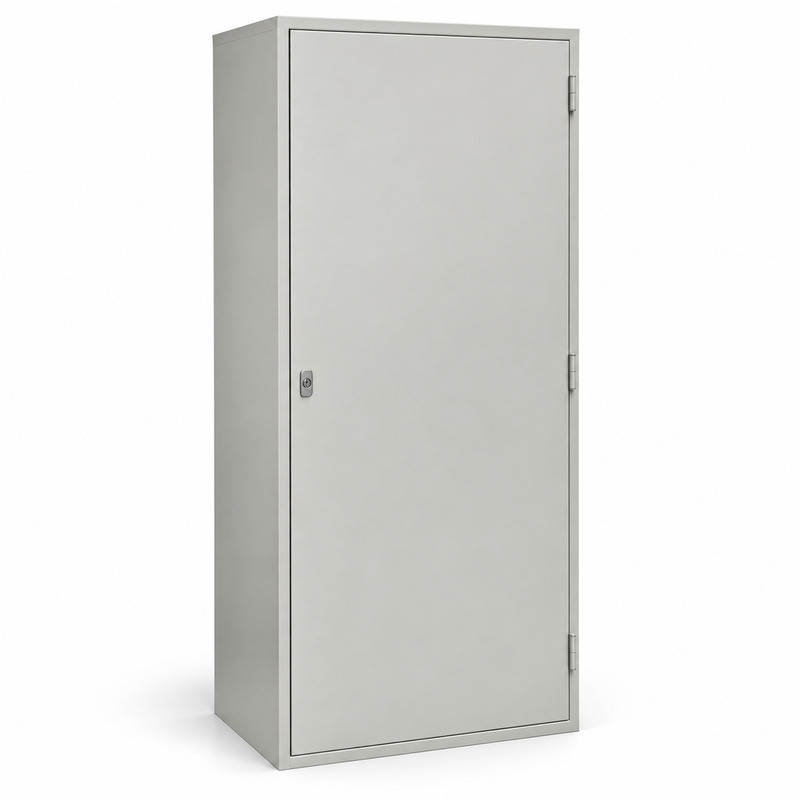

ЩМП-16.8.4-0 YKM40-1684-54 - напольный стальной корпус IEK размером 1600 × 800 × 400 мм с защитой IP54 и климатическим исполнением У2. Его выбирают для сборки силового щита, шкафа управления либо автоматики с размещением под навесом. Панель для крепления аппаратов в базовый комплект этого артикула не входит; ее и поддерживающие элементы подбирают отдельно. Поэтому план внутренней сборки начинается с выбора совместимой панели, а не только с расчета наружных габаритов.

• Цоколь высотой 100 мм предусмотрен в конструкции напольного корпуса.
• В основании находится один проем 604 × 178 мм для проектного кабельного ввода.
• Задняя стенка снимается, что дает доступ к оборудованию с тыльной стороны при свободном месте за шкафом.

Панель и доступ с двух сторон

Для семейства напольных ЩМП доступны монтажные панели разной высоты, уголки и планки. Подбор зависит от аппаратов, схемы соединений и необходимого доступа к клеммам. Ширина оболочки 800 мм не равна ширине выбранной панели: совместимость аксессуара подтверждают по артикулу, затем сверяют его чертеж с компоновкой. Если в проекте предполагается работа с задней стороны, шкаф не ставят вплотную к стене. Дверь с замком открывается на 105°, поэтому пространство перед фасадом также учитывают при расстановке оборудования.

Защита IP54 после устройства вводов

Проем 604 × 178 мм позволяет организовать нижнее подключение нескольких линий, но их число и способ уплотнения определяются проектом. Вводные элементы подбирают под реальные кабели; после монтажа проверяют, что они согласованы с требуемой защитой закрытого шкафа. По данным производителя, в исполнении IP54 дверь имеет полиуретановый уплотнитель и защитный желоб у проема. Эти элементы не заменяют правильно выполненный кабельный ввод. Цоколь и направление подхода проводников влияют на размещение клемм и вводных аппаратов внутри корпуса.

Установка под навесом

Категория У2 предполагает наружное размещение под навесом. Для ЩМП высотой 1600 мм дополнительно проверяют устойчивое место установки, проход для обслуживания и возможность перемещения корпуса с транспортировочными проушинами. Перед заказом YKM40-1684-54 сопоставляют схему с отдельными панелями, кабели - с нижним проемом, а окружающую среду - с У2/IP54. Характеристики пустой оболочки не следует смешивать с номиналами аппаратуры будущего щита.
