YKM40-1684-31 Корпус металлический ЩМП-16.8.4-0 36 УХЛ3 IP31 121203-01108

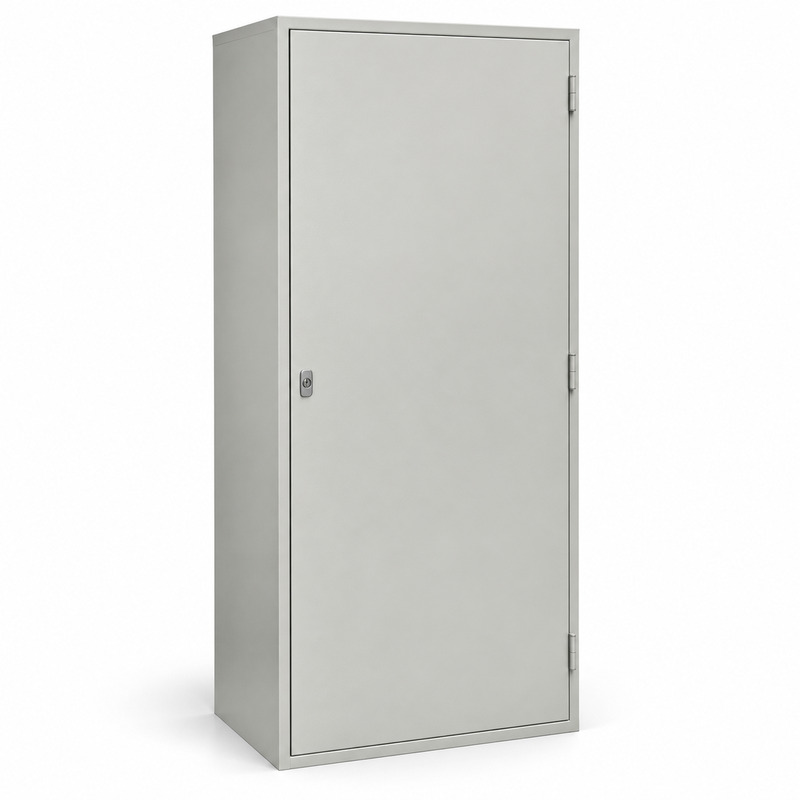

YKM40-1684-31 - широкая напольная оболочка ЩМП-16.8.4-0 IEK размером 1600 × 800 × 400 мм для сборки электрощита в помещении. Исполнение имеет защиту IP31 и категорию УХЛ3. Корпус поставляется без монтажной панели, поэтому крепление аппаратуры определяют после выбора совместимых аксессуаров. Цоколь высотой 100 мм входит в конструкцию шкафа.

Ширина 800 мм и внутренняя компоновка

Большая ширина позволяет проектировать несколько функциональных зон для силового распределения, управления или автоматики, но сама по себе не задает количество аппаратов. Панели и вертикальные уголки для семейства ЩМП-16.8.4 приобретаются отдельно. Выбор их размеров зависит от чертежа аппаратов, расположения клемм, мест для проводки и требуемого доступа. Перед заказом полезно уточнить совместимость выбранной панели с этим артикулом и проверить, какая глубина монтажа остается после установки устройств за закрытой дверью.

Сварная стальная оболочка оснащена дверцей с замком и съемной задней стенкой. Если проект предусматривает обслуживание с тыла, за шкафом нужно оставить место для снятия стенки и работы с соединениями. При установке вплотную к строительной поверхности возможность тыльного доступа будет ограничена. Изготовитель указывает угол открывания дверцы 105°; это значение следует сопоставить с соседними шкафами и проходом перед оборудованием. Транспортировочные проушины помогают учитывать перемещение крупного корпуса до монтажа.

Подвод кабелей через основание

Для YKM40-1684-31 каталог указывает один прямоугольный проем 604 × 178 мм снизу. Его размеры важны при подборе вводных деталей и планировании трасс из цокольной зоны к аппаратам. Проем не определяет число цепей: оно зависит от электрической схемы и выбранных кабелей. После определения состава щита проверяют маршруты проводников, радиусы изгиба по документации кабеля и доступность клемм. У широкой оболочки трассы могут идти к разным зонам панели, поэтому расположение вводных аппаратов связывают с местом входа линий заранее.

Исполнение УХЛ3/IP31 рассчитано на помещение. При выборе площадки оставляют место для открывания двери и обслуживания. Отдельный подбор панели, нижний проем 604 × 178 мм и габариты 1600 × 800 × 400 мм - исходные данные для проектирования этого напольного ЩМП. Ток и состав будущего щита определяют установленные аппараты.
