YKM40-1664-54 Корпус металлический ЩМП-16.6.4-0 У2 IP54 121203-01139

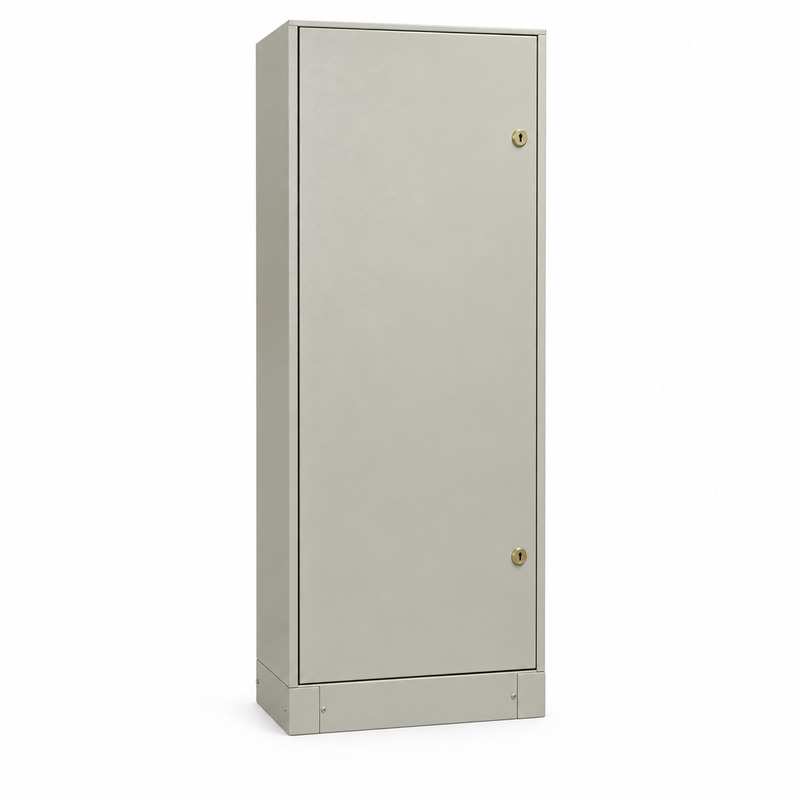

YKM40-1664-54 - напольный корпус ЩМП-16.6.4-0 IEK для сборки силового щита, шкафа управления или автоматики. Габариты сварной металлической оболочки составляют 1600 × 600 × 400 мм; снизу предусмотрен цоколь высотой 100 мм. Исполнение У2/IP54 рассчитано на размещение под навесом. Эта модель поставляется без монтажной панели: ее тип и высоту подбирают отдельно под электрическую схему, поэтому корпус нельзя считать готовым монтажным комплектом.

Внутреннюю компоновку выбирают отдельно

Для напольных ЩМП изготовитель предлагает панели разной высоты, вертикальные уголки и планки. Это дает возможность собрать внутреннее пространство под проектные аппараты, клеммы и проводку. Перед заказом совместимых аксессуаров определяют, какие устройства должны крепиться на панели и нужен ли доступ к ним с обеих сторон. Съемная задняя стенка позволяет обслуживать оборудование с тыльной стороны при соответствующей установке шкафа. Свободное место за корпусом следует предусмотреть заранее, иначе эта особенность конструкции окажется недоступной.

Кабели и защита напольной оболочки

Проем в основании не означает готового герметичного ввода. Для фактических кабелей проектируют вводные элементы и уплотнение, затем проверяют состояние собранного узла. По данным IEK, исполнение IP54 имеет полиуретановый уплотнитель по периметру двери и защитный желоб у проема. Эти детали помогают сохранить защиту закрытого корпуса, но итоговое качество зависит также от монтажа кабельного ввода. Категория У2 требует навеса, поэтому выбранное место следует проверить по климатическим условиям проекта.

• Нижний прямоугольный проем 404 × 178 мм используют для проектирования кабельного ввода.
• Цоколь 100 мм отделяет основной объем шкафа от опорной поверхности и участвует в прокладке линий снизу.
• Отдельная монтажная панель подбирается по совместимости с ЩМП-16.6.4-0 и конкретной схемой.

Дверь с замком открывается на 105°. У корпуса высотой 1600 мм необходимо оставить достаточно места перед фасадом и, если планируется двустороннее обслуживание, за съемной задней стенкой. Транспортировочные проушины и цоколь учитывают при доставке и установке.

Перед сборкой ЩМП-16.6.4-0 сверяют наружные размеры с площадкой, нижний проем с кабельным планом и отдельную панель со схемой размещения аппаратов. Номинал готового щита определяют установленные устройства, а не пустая оболочка.
