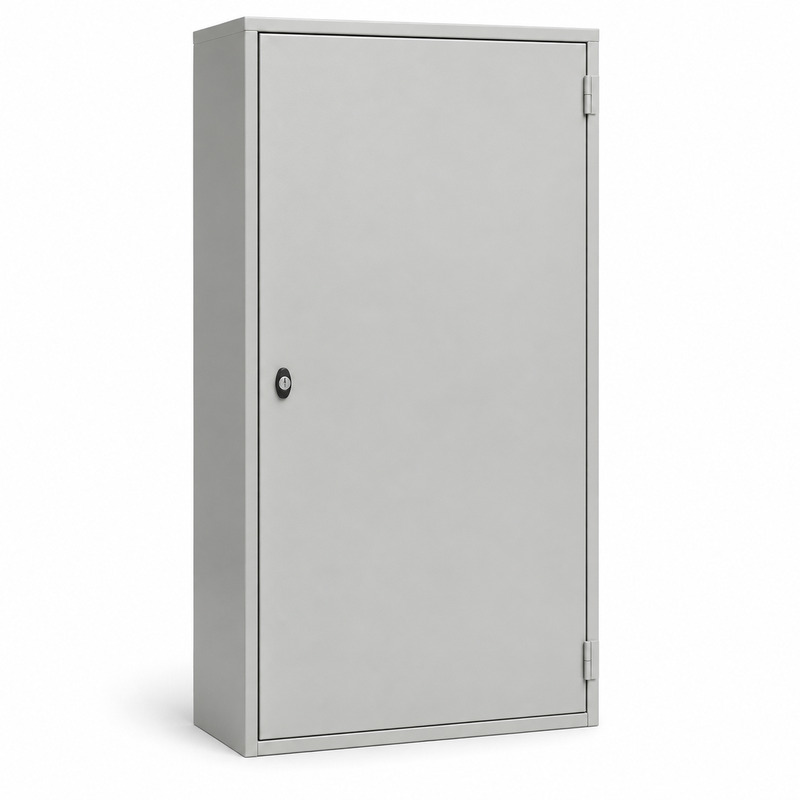

YKM40-07-54 Корпус металлический ЩМП-7-0 У2 IP54 121203-01064

YKM40-07-54 - металлический корпус ЩМП-7-0 IEK высотой 1400 мм для щита, который размещают под навесом. Наружные габариты составляют 1400 × 650 × 285 мм, исполнение - У2/IP54. В каталоге для этого артикула приведены монтажная панель 1330 × 585 мм и нижний проем 523 × 123 мм. Комплектность панели в конкретной поставке нужно сверять отдельно: указание ее размера не гарантирует, что она вложена в каждый вариант корпуса.

Доступ к оборудованию по всей высоте

Панель высотой 1330 мм дает возможность распределить аппаратуру силового щита, управления или автоматики по нескольким зонам. Размещение определяют схемой: фактические размеры устройств, промежутки для проводки и места подключения важнее условного количества рядов. При подготовке панели отмечают клеммы, аппараты с регулярным доступом и маршруты соединений. Высокую оболочку следует расположить так, чтобы верхние устройства оставались обслуживаемыми, а дверь открывалась без помех. Для серии ЩМП каталог указывает угол открывания 105°.

• Размер 1400 × 650 × 285 мм сверяют с местом крепления и свободной зоной перед шкафом.
• Панель 1330 × 585 мм задает монтажную площадь, но ее наличие в поставке проверяют по спецификации.
• Проем 523 × 123 мм используют для проектирования нижнего кабельного ввода с подходящими элементами уплотнения.

Нижний проем и защита IP54

Через нижнюю стенку в корпус заводят кабели в соответствии с проектной схемой. Прямоугольный проем не является готовым герметичным вводом: его оснащают выбранными комплектующими, согласованными с числом и размерами проводников. Внутренние трассы планируют от нижней зоны к аппаратам по всей высоте панели, сохраняя доступ к соединениям. У исполнения IP54 предусмотрены уплотнение дверцы, защищенный замок и желоб у проема. После устройства кабельного ввода степень защиты готовой сборки зависит также от качества этих работ.

Место установки и комплектность

Климатическая категория У2 в каталоге IEK означает наружное размещение под навесом. При выборе места не следует подменять это условие одним числом IP54. Внешняя глубина 285 мм тоже требует проверки по чертежу аппаратуры: выступающие детали должны размещаться без контакта с дверью. Перед заказом корпуса полезно сравнить проектные требования к панели с каталогом и подтвердить состав поставки. Такая сверка особенно важна для крупного ЩМП-7-0, где ошибка в панели или вводах влияет на всю компоновку.
