YKM40-07-31 Корпус металлический ЩМП-7-0 36 УХЛ3 IP31 121203-01097

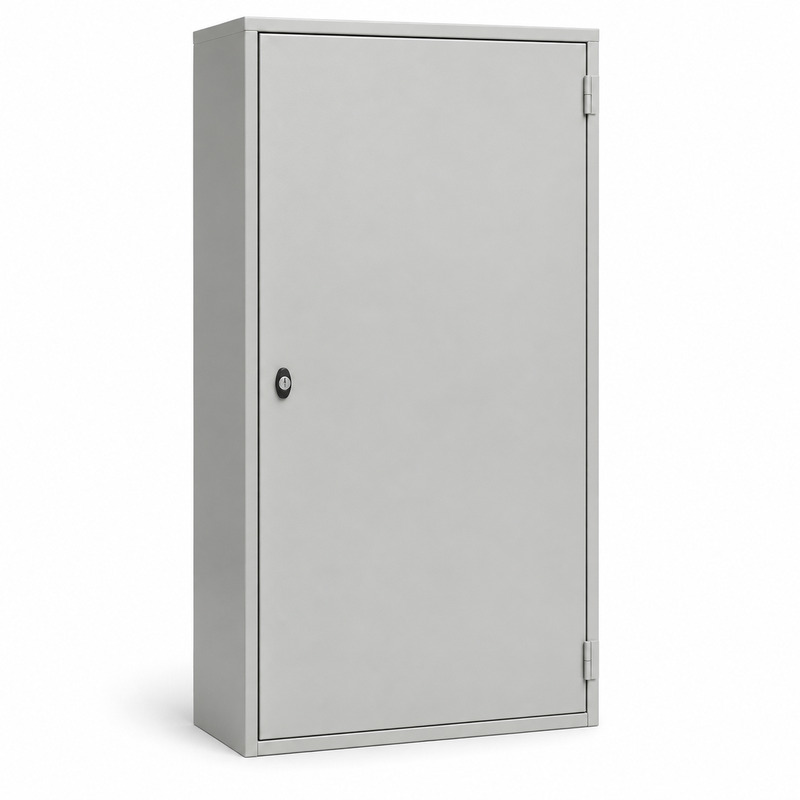

Корпус ЩМП-7-0 YKM40-07-31 отличается крупной монтажной плоскостью 1250 × 690 мм. Наружные размеры металлической оболочки IEK - 1320 × 750 × 300 мм. Такое соотношение высоты и ширины подходит для проекта, где аппаратуру требуется распределить по нескольким уровням и оставить проходы для внутренних соединений. Артикул относится к исполнению УХЛ3/IP31 для установки в помещении; это корпус для сборки, а не щит с заранее заданной электрической схемой.

Компоновка по высоте 1250 мм

На съемной оцинкованной панели размещают модульные и обычные аппараты силового распределения, управления или автоматики. Рабочую площадь лучше разделять по функциям конкретного проекта: место под аппараты, клеммы, каналы проводки и соединительные петли считают по чертежам комплектующих. При этом высокий корпус требует проверки доступа к верхним устройствам после установки и к нижним соединениям после ввода кабелей. Панель можно разметить отдельно, однако ее компоновку окончательно проверяют внутри оболочки с закрытой дверью.

Нижние вводы и габариты

• Семь нижних отверстий Ø31 мм предусмотрены для планирования кабельного ввода этой модели.
• Размер панели 1250 × 690 мм служит основой для размещения аппаратов и внутренних трасс.
• Габариты 1320 × 750 × 300 мм учитывают при выборе места, крепления и зоны обслуживания.

Число отверстий не задает количество отходящих цепей. Его сопоставляют с фактическим кабельным планом: вводные элементы подбирают под кабели и размещают так, чтобы линии доходили до устройств без тесных изгибов. При многорядной компоновке полезно предусмотреть маршрут к верхним группам вдоль панели, сохранив доступ к аппаратам и клеммам. Внешняя глубина 300 мм также не равна свободному пространству перед панелью; выступающие части устройств должны поместиться за закрытой дверью.

Помещение и открывание двери

Исполнение IP31/УХЛ3 применяют внутри помещения. Если место монтажа требует более высокой защиты от влаги, выбор другой версии корпуса надо заложить в проект до сборки. Сварная оболочка ЩМП имеет дверцу с замком; каталог серии указывает угол открывания 105°. Для шкафа высотой 1320 мм важно обеспечить свободный подход к оборудованию по всей панели, а не только к нижней зоне. После монтажа проверяют закрывание дверцы и доступность обслуживаемых соединений.

При выборе YKM40-07-31 сопоставляют панель с компоновочным чертежом, семь нижних вводов - с кабельной схемой, а УХЛ3/IP31 - с условиями помещения. Параметры готового щита зависят от установленной аппаратуры.
