YKM40-06-31 Корпус металлический ЩМП-6-0 36 УХЛ3 IP31 121203-01066

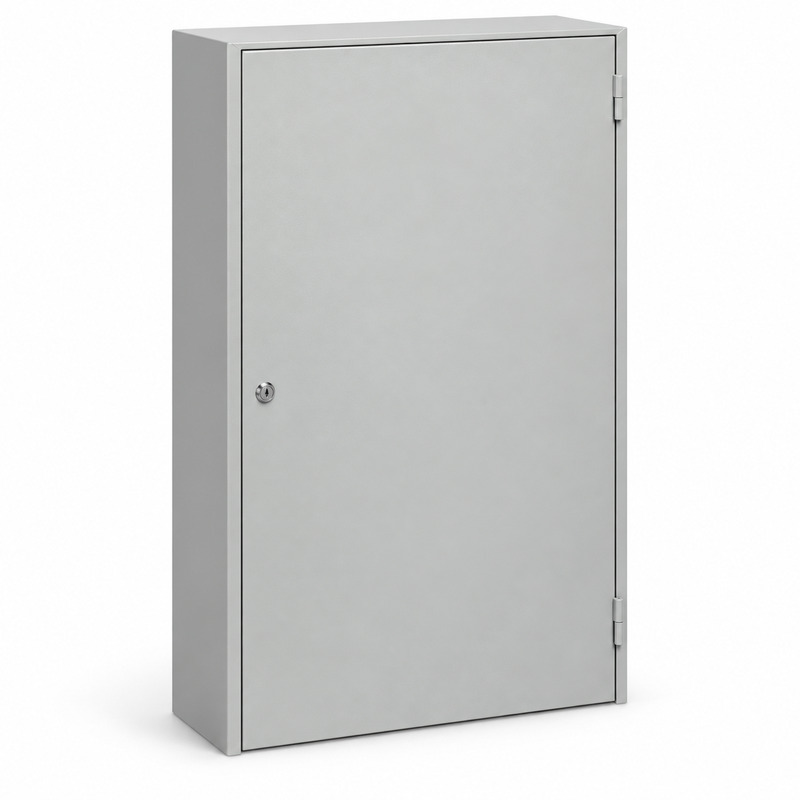

ЩМП-6-0 YKM40-06-31 - высокий металлический корпус IEK для силового щита, щита управления или автоматики. Его наружные размеры 1200 × 750 × 300 мм, а монтажная панель - 1130 × 685 мм. Исполнение УХЛ3/IP31 предназначено для помещения. По высоте панели оборудование можно разделить на рабочие уровни; компоновка зависит от схемы и размеров аппаратов.

Рабочая высота панели 1130 мм

Съемная оцинкованная панель предназначена для модульных и обычных устройств. Ее высота полезна при размещении аппаратов вместе с клеммами и проводкой. До сверления составляют компоновочный чертеж: проверяют расстояния между устройствами, органы управления и возможность подключения. Наружный размер не равен монтажной площади: ширина панели 685 мм меньше ширины оболочки 750 мм. Глубину 300 мм рассматривают с учетом дверцы и выступающих частей оборудования.

• Шесть нижних отверстий Ø31 мм относятся именно к артикулу YKM40-06-31 и задают штатные места ввода.
• Панель 1130 × 685 мм позволяет планировать уровни аппаратуры, но не определяет число устанавливаемых аппаратов.
• Габариты 1200 × 750 × 300 мм учитывают при выборе стены, прохода и пространства для открывания двери.

Кабельные трассы и обслуживание

Подвод кабелей снизу влияет на расположение вводных аппаратов и клемм. Для длинной панели важно продумать путь к верхним группам, не перекрывая доступ к нижним соединениям. Число отверстий не равно числу цепей: вводные элементы подбирают под проектные кабели, а распределение проводников внутри шкафа выполняют по схеме. Монтажная панель снимается, что облегчает подготовку креплений, но прокладку проводки окончательно оценивают после сборки в оболочке.

Что проверить для IP31 и УХЛ3

Сварной корпус имеет дверцу с замком; ее угол открывания для серии ЩМП в каталоге составляет 105°. Перед шкафом оставляют рабочее пространство по всей его высоте, особенно если обслуживаемые устройства размещены и сверху, и снизу. IP31 и УХЛ3 соответствуют данной версии для помещения; для иной среды следует выбирать подходящее исполнение по проекту. После установки проверяют, что дверь закрывается без контакта с оборудованием, а соединения остаются доступными.

При выборе ЩМП-6-0 важны одновременно панель 1130 × 685 мм, шесть нижних точек ввода и условия установки УХЛ3/IP31. Эти параметры позволяют оценить пригодность пустой оболочки для конкретного проекта, не приписывая ей ток или состав аппаратуры будущего щита.
