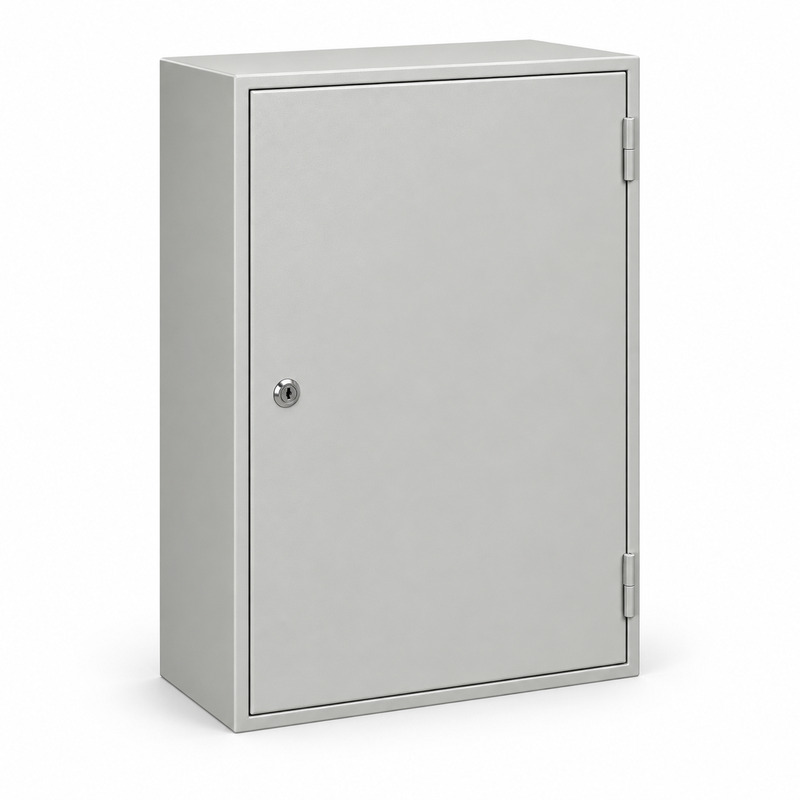

YKM40-05-65 Корпус металлический ЩМП-5-0 У1 IP65 GARANT IEK 121203-01073

Для щита с несколькими группами аппаратуры корпус YKM40-05-65 дает наружный габарит 1000 × 650 × 275 мм. Это металлический ЩМП-5-0 серии GARANT IEK с монтажной панелью, рассчитанный на навесную установку. В нем собирают силовые щиты, устройства управления и автоматики. Размер оболочки позволяет планировать расположение оборудования, лицевой части и проводников как единую схему; фактическую вместимость определяют размеры выбранных аппаратов и условия их монтажа, а не только номер габарита.

Доступ к оборудованию при сборке

В конструкции GARANT монтажная панель закрепляется на перфорированных уголках и регулируется по глубине. Положение подбирают после проверки выступающих частей аппаратов и расположения лицевых элементов. Для крепления кабельных стяжек предусмотрена перфорация: это помогает вести проводники внутри корпуса по выбранным трассам и сохранять доступ к клеммам. Верхняя и нижняя крышки съемные, поэтому при монтаже можно получить доступ к оборудованию с соответствующих сторон оболочки. Кабельные вводы, аппаратные группы и точки обслуживания следует увязать на чертеже до сборки.

Лицевая часть и защита на площадке

• Глухие панели ЛГ и панели ЛМА под модульные автоматы относятся к отдельно заказываемым аксессуарам. Их исполнение и размеры проверяют по фактически поставляемому корпусу.
• В серии предусмотрен профиль для светосигнальной аппаратуры; необходимость индикации и ее место задает проект щита.
• Степень защиты IP65 сочетается с климатическим исполнением У1, поэтому модель допускает размещение под открытым небом.

У дверцы есть уплотнение и защищенная фурнитура замка. Козырек и желоб у проема уменьшают попадание загрязнений и воды при открывании; угол открытия составляет 105°. Для корпуса высотой один метр особенно важно предусмотреть свободный ход двери и место для работы с аппаратурой по всей высоте панели. Стальная оболочка имеет порошковое покрытие. При выборе дополнительных деталей нужно сверить их с конкретным исполнением GARANT и чертежом производителя. Это помогает согласовать внутреннюю компоновку с лицевыми аксессуарами и сохранить доступ к оборудованию после сборки.
