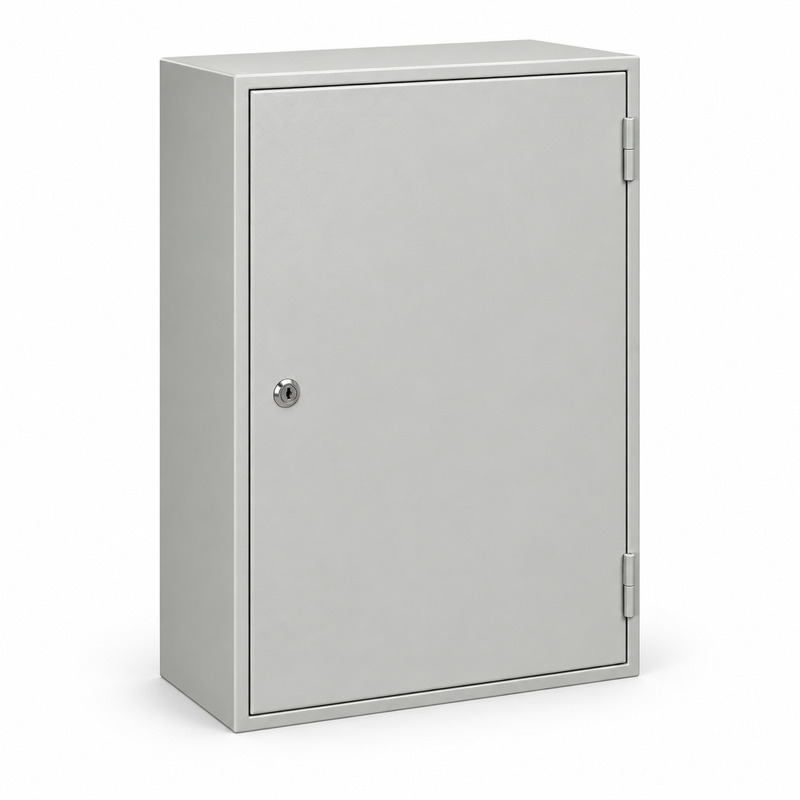

YKM40-05-54 Корпус металлический ЩМП-5-0 У2 IP54 121203-01062

Для щита с размещением под навесом IEK выпускает корпус YKM40-05-54, обозначенный ЩМП-5-0 У2/IP54. Его габариты 1000 × 650 × 285 мм. В каталоге указан размер панели 930 × 585 мм и нижний проем 523 × 123 мм. Наличие панели в конкретной поставке следует проверить отдельно: совместимый размер не подтверждает ее включение в каждый комплект.

• Высота 1000 мм помогает распределить аппаратуру по вертикали и разделить группы подключения.
• Ширина панели 585 мм определяет доступную монтажную плоскость, а не наружную ширину шкафа 650 мм.
• Нижний проем 523 × 123 мм требует подбора элементов ввода под фактические кабели и сохранения защиты после сборки.

Монтаж без потери доступа

В шкафах ЩМП размещают аппараты силового распределения, управления и автоматики. Для этой высоты особенно важно заранее определить, где будут вводные устройства, клеммы и обслуживаемые соединения. Вертикальную компоновку проверяют по реальным размерам оборудования, оставляя место для трасс проводников. Панель соответствующего исполнения можно разметить до установки в оболочку, но окончательное положение аппаратуры оценивают вместе с дверцей, замком и нижней зоной ввода. Число модулей нельзя выводить только из габаритов корпуса.

Прямоугольный вводной проем дает пространство для выбранной системы кабельного ввода. Уплотнение проема и кабелей должно соответствовать фактическому проекту. Если проводники входят снизу, внутренние трассы удобно планировать от точки входа к соответствующим аппаратам, не закрывая клемм и органов управления. При плотной сборке полезно сверить, остаются ли доступными соединения в нижней части и можно ли обслуживать верхние группы без демонтажа соседних устройств.

Условия для исполнения У2/IP54

Каталог IEK относит У2 к наружной установке под навесом. Исполнение IP54 включает уплотнение дверцы, защищенный замок и желоб у проема, которые связаны с защитой закрытой оболочки. При этом выбранные кабельные вводы и их монтаж также влияют на защиту готового щита. Сварной металлический корпус оснащен дверью; для серии указан угол открывания 105°. Поэтому при размещении шкафа учитывают свободное пространство перед ним и сбоку от петлевой зоны.

YKM40-05-54 выбирают по совокупности условий: высоте для аппаратуры, размеру панели, нижнему проему и защищенному месту установки. Перед заказом сверяют исполнение и комплектность по спецификации поставки, особенно если проект требует панель определенного размера.
