YKM40-05-31 Корпус металлический ЩМП-5-0 36 УХЛ3 IP31 121203-01071

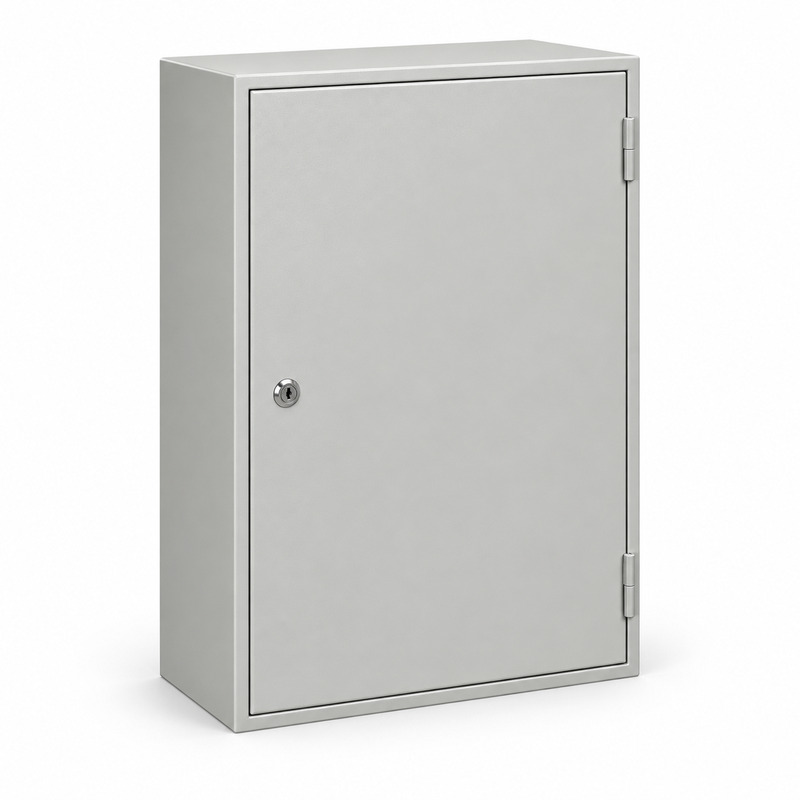

YKM40-05-31 подходит для щита с распределением аппаратуры по высоте монтажной панели. Корпус ЩМП-5-0 IEK имеет наружные размеры 1000 × 650 × 300 мм; оцинкованная съемная панель - 930 × 585 мм. Модель относится к исполнению УХЛ3/IP31 для установки внутри помещения. Расположение автоматов, клемм и проводки определяется схемой собираемого щита.

Как использовать высоту монтажной плоскости

Панель высотой 930 мм позволяет расположить функциональные группы на разных уровнях: например, отделить аппараты от рядов клемм и трасс соединений. Такой порядок выбирает проектировщик с учетом оборудования. Перед разметкой проверяют габариты аппаратов, точки крепления и место для проводников. Съемную панель размечают отдельно, после чего ее положение в шкафу сверяют с дверным проемом и вводами.

Глубина оболочки составляет 300 мм. Ее сопоставляют с выступающими частями аппаратов и местом для проводки; внешняя глубина не равна свободной глубине монтажа. Ширина 650 мм также не заменяет размер панели 585 мм при расчете компоновки. Корпуса ЩМП применяют для силовых щитов, щитов управления и автоматики с модульными и обычными устройствами.

• Пять отверстий Ø31 мм находятся в нижней части этой модификации и служат исходными точками планирования кабельного ввода.
• Панель 930 × 585 мм задает место крепления аппаратов, а не гарантированную вместимость определенного набора устройств.
• Размер 1000 × 650 × 300 мм нужен для выбора места установки и проверки прохода перед дверью.

Размещение корпуса в помещении

Исполнение УХЛ3/IP31 сверяют с условиями площадки: эта версия предназначена для помещения. Сварная металлическая оболочка снабжена дверцей с замком; каталог серии указывает угол ее открывания 105°. Возле корпуса оставляют место для работы с аппаратурой по всей высоте панели. Подвод снизу согласуют с трассами и внутренними соединениями, чтобы обслуживание рядов не требовало разборки проводки.

При выборе именно ЩМП-5-0 полезно проверить три связанных условия: требуемую монтажную площадь, число и размер нижних вводных отверстий, а также размещение УХЛ3/IP31. Такая проверка помогает использовать метровую оболочку по назначению и не переносить на нее параметры готового щита, которые определяются установленной аппаратурой.
