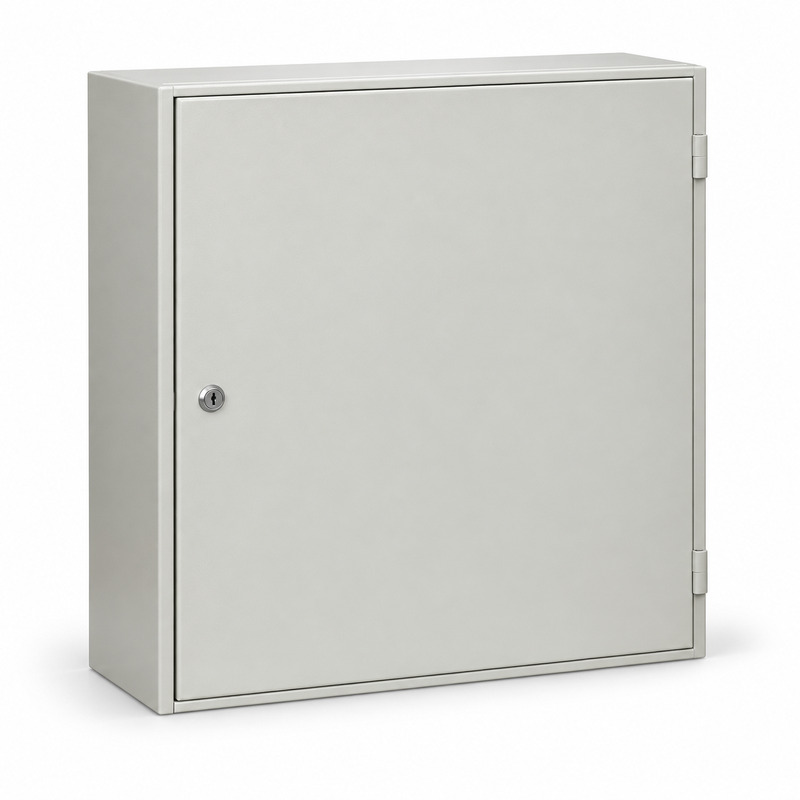

YKM40-04-54 Корпус металлический ЩМП-4-0 У2 IP54 121203-01119

Нижний проем 523 × 123 мм - существенная особенность корпуса YKM40-04-54: через него проектируют ввод группы кабелей в ЩМП-4-0. Наружные размеры металлической оболочки IEK составляют 800 × 650 × 250 мм, монтажная панель имеет размер 730 × 585 мм. Исполнение У2/IP54 позволяет предусмотреть установку под навесом. При подборе шкафа следует рассматривать проем вместе с выбранными вводными элементами, а не считать его готовой системой герметичного подключения.

Как организовать нижний ввод

Прямоугольная зона ввода оставляет проектировщику возможность подобрать способ ввода под фактическое число и размеры кабелей. Размещение уплотняющих элементов, их совместимость с кабелями и сохранение степени защиты после монтажа нужно определять в документации к комплектующим. Маршруты проводников внутри корпуса связывают с положением клемм и аппаратуры на панели: у нижней стенки предусматривают пространство для поворота линий, крепления и обслуживания. Полезно заранее проверить, не пересекаются ли входящие пучки с местами, к которым потребуется доступ после сборки.

• Проверьте внешнее место установки по размерам 800 × 650 × 250 мм и ходу дверцы.
• Сопоставьте аппараты и внутренние соединения с монтажной плоскостью 730 × 585 мм.
• Согласуйте нижний проем 523 × 123 мм с выбранной системой кабельного ввода и схемой щита.

Монтажная зона и защищенная оболочка

Панель 730 × 585 мм предназначена для компоновки аппаратов силового распределения, управления или автоматики. Она снимается с корпуса, поэтому разметку креплений можно выполнить вне шкафа. Однако окончательную проверку расположения оборудования проводят в собранной оболочке: между устройствами, проводкой и дверцей должно хватать места для подключения. Сварной металлический корпус снабжен замком; для исполнения IP54 каталог указывает уплотнение дверцы, защищенную фурнитуру и желоб у проема. Эти элементы относятся к корпусу, но результат по защите после устройства кабельного ввода зависит от правильного монтажа.

Дверца серии ЩМП открывается на 105°. Это важно, если рядом находится соседний шкаф или строительная конструкция: доступ к устройствам нельзя оценивать только по внешней ширине корпуса. Для У2 изготовитель предусматривает наружное размещение под навесом. Поэтому при выборе YKM40-04-54 проверяют не только IP54, но и фактическую защищенность места от прямого воздействия погоды. Такая проверка связывает особенности конкретного корпуса с условиями установки и будущей сборкой.
