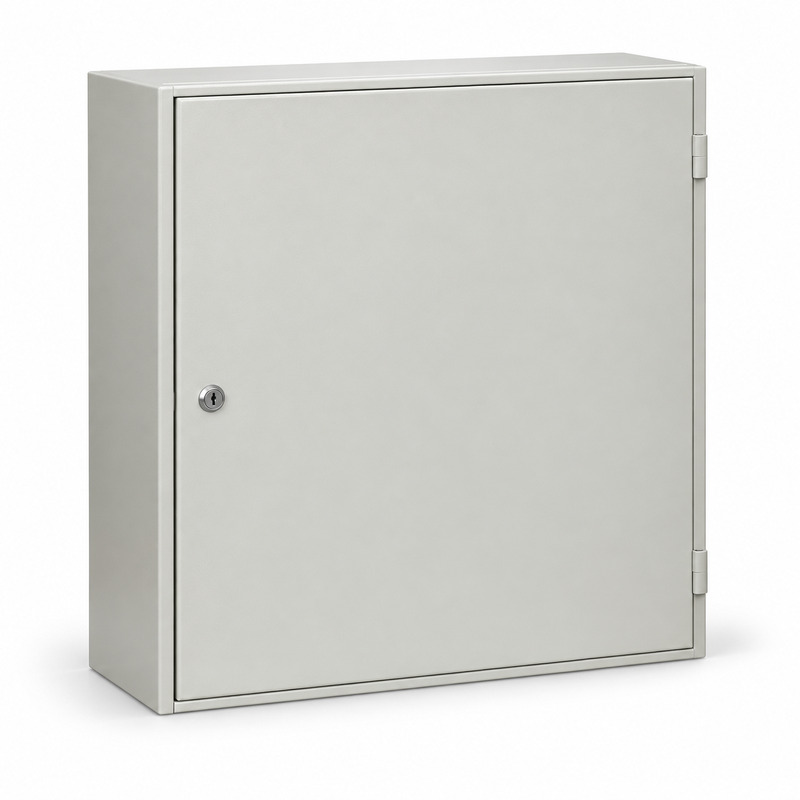

YKM40-04-31 Корпус металлический ЩМП-4-0 36 УХЛ3 IP31 121203-01122

Для щита с несколькими группами аппаратуры корпус YKM40-04-31 предоставляет монтажную панель 730 × 585 мм. Это исполнение ЩМП-4-0 IEK с наружными размерами 800 × 650 × 250 мм, защитой IP31 и климатической категорией УХЛ3. Панель позволяет распределить устройства по функциональным зонам и оставить место для соединений. При выборе оболочки сопоставляют ее габариты и монтажную плоскость с проектом щита.

Размещение аппаратов на панели 730 × 585 мм

Съемная оцинкованная панель позволяет разметить крепления до установки в корпус. На ней размещают модульные и обычные аппараты для силового распределения, управления или автоматики. Количество устройств нельзя определять по одному размеру панели: требуются чертежи аппаратов, промежутки для соединений и доступ к обслуживаемым элементам. При компоновке учитывают положение дверного проема и трассы проводников, чтобы дверь не мешала оборудованию.

• Наружный размер 800 × 650 × 250 мм нужен для проверки ниши, прохода и расстояния перед дверью.
• Четыре нижних отверстия Ø31 мм задают штатные точки входа кабелей в эту модификацию.
• Панель 730 × 585 мм определяет площадь, на которой проектируют крепление аппаратуры и прокладку внутренних соединений.

Нижнее расположение вводов влияет на маршрут кабелей. Линии распределяют так, чтобы они подходили к аппаратам без тесных перегибов и не перекрывали клеммы. Четыре отверстия не задают число цепей: схема ввода зависит от выбранных кабелей и вводных элементов. Их подбор согласовывают с диаметром кабеля и требуемой защитой оболочки.

Помещение, доступ и степень защиты

Сочетание УХЛ3 и IP31 в каталоге относится к установке внутри помещения. Поэтому корпус не следует выбирать для места, где требуется исполнение с защитой от водяных струй или открытое наружное размещение. Сварная оболочка имеет дверцу с замком; в серии ЩМП она открывается на 105°. Этот угол полезно учесть при размещении щита рядом со стеной либо соседним оборудованием. После сборки проверяют доступ к коммутационным аппаратам и соединениям, а также свободное закрывание дверцы.

Модель ЩМП-4-0 уместна там, где проекту нужны панель указанного размера, четыре нижние точки ввода и условия эксплуатации УХЛ3/IP31. Окончательный выбор делают по компоновочному чертежу: сравнивают размеры каждого аппарата с панелью, направление кабельных трасс - с расположением вводов, а место установки - с габаритами корпуса и ходом двери.
