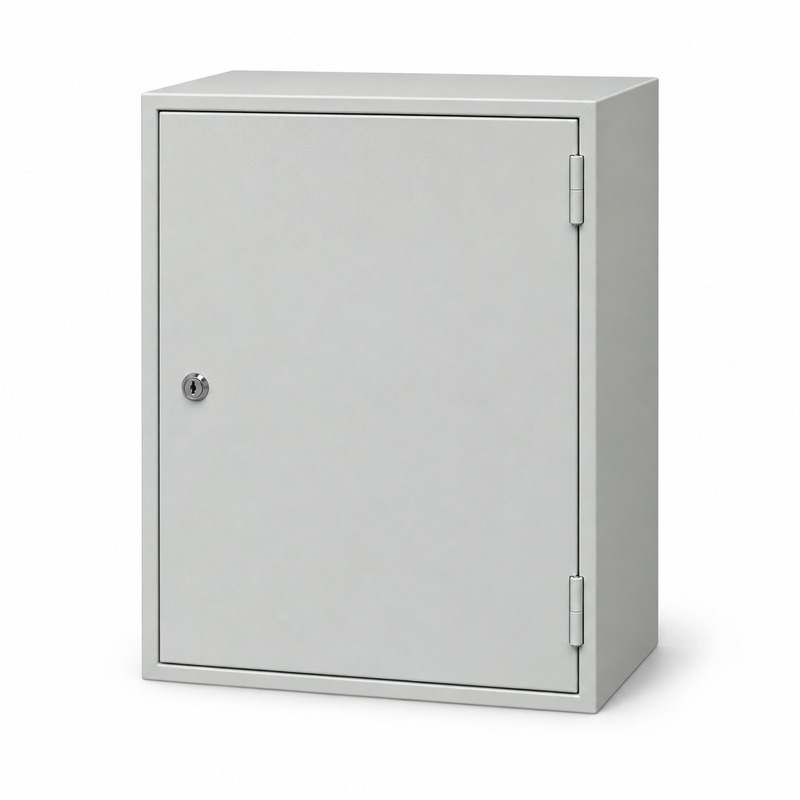

YKM40-03-65 Корпус металлический ЩМП-3-0 У1 IP65 GARANT IEK 121203-01095

Внутреннюю зону корпуса YKM40-03-65 формируют монтажная панель и перфорированные уголки, приваренные к дну оболочки. Панель закрепляют на этих уголках; ее положение можно изменять по глубине. Это помогает согласовать установку аппаратуры с кабельными связями и лицевой частью щита. Металлический ЩМП-3-0 серии GARANT имеет наружные размеры 650 × 500 × 220 мм. При подборе оборудования полезно сверить исполнение панели по документации фактически поставляемого корпуса.

Панель, проводка и лицевая компоновка

В корпусах GARANT предусмотрена перфорация для фиксации кабельных стяжек. Она помогает организовать проводники около аппаратуры, но трассы и сечения кабелей определяются схемой щита. На панели размещают обычные и модульные аппараты; корпус применяют в силовых щитах, управлении и автоматике. Лицевые панели ЛГ и ЛМА относятся к отдельно заказываемым аксессуарам. Если проект предусматривает лицевые закрытия или модульные автоматы за ними, нужно заранее проверить совместимость аксессуаров с исполнением корпуса и наложить их размеры на схему вместе с внутренней раскладкой.

Профиль для светосигнальной аппаратуры относится к возможностям серии GARANT. Элементы индикации можно предусмотреть вместе с внутренним оборудованием, не смешивая их с базовым составом корпуса. При сборке полезно проверить путь кабеля от ввода до клемм и доступ к соединениям после установки лицевых деталей. Окончательное положение панели выбирают по конкретной аппаратуре.

Дверца и наружное размещение

Исполнение У1 и IP65 позволяет использовать YKM40-03-65 вне помещения. Дверца серии имеет уплотнение, защищенную фурнитуру замка, козырек и желоб у проема. Угол ее открытия - 105°, поэтому перед корпусом требуется свободное место для обслуживания. Стальная оболочка имеет порошковое покрытие. Когда щит располагают на открытой площадке, состояние уплотнения и корректное закрывание дверцы становятся частью практической проверки защиты. Для этого габарита важно одновременно учесть ход дверцы, пространство под проводку и положение панели относительно установленных аппаратов.
