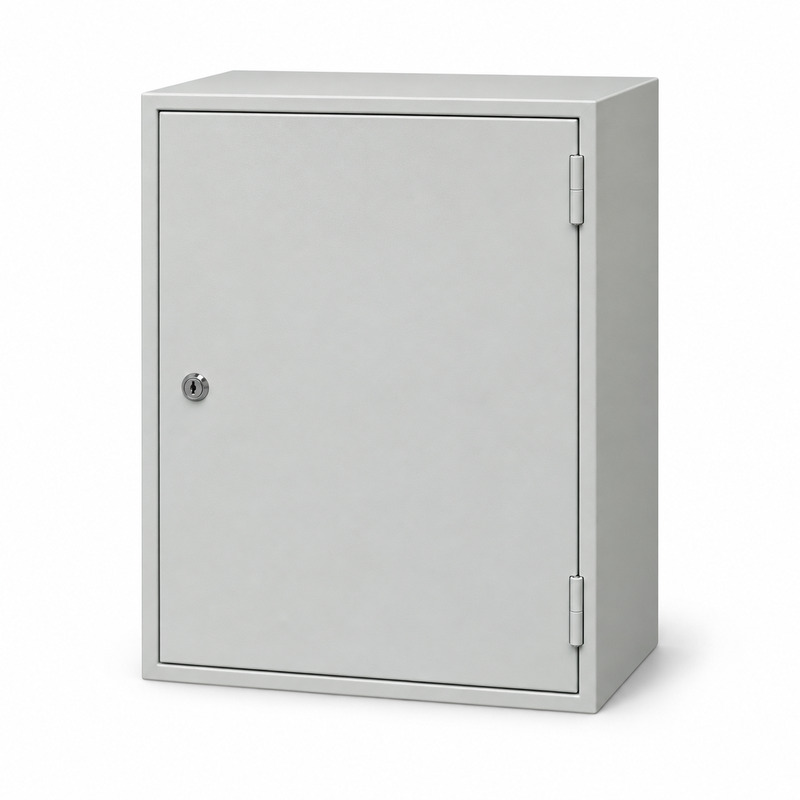

YKM40-03-54 Корпус металлический ЩМП-3-0 У2 IP54 121203-01089

Когда проекту требуются отдельные точки подвода множества кабелей, корпус YKM40-03-54 дает 13 нижних вводов в оболочке ЩМП-3-0. Ее наружные размеры составляют 650 × 500 × 220 мм, а размер монтажной панели - 580 × 440 мм. Производитель IEK относит эту модификацию к исполнению У2/IP54: шкаф можно предусматривать для наружного размещения под навесом. Конкретная схема щита определит, сколько вводов будет задействовано и как аппараты разместятся на панели; сами отверстия не обозначают готовое количество цепей.

Связь вводов с внутренней схемой

Проводники входят через нижнюю стенку, поэтому размещение клемм, вводного аппарата и отходящих групп следует согласовать с направлением кабельных трасс. Для разных цепей может потребоваться различное место под изгиб и подключение. На чертеже полезно проверить, не проходят ли жгуты перед устройствами, которым нужен регулярный доступ. Панель съемная и оцинкованная: оборудование можно разметить и частично собрать отдельно, но окончательную укладку кабелей оценивают после установки панели в сварную металлическую оболочку. Аппаратура модульного и обычного исполнения допускается типом ЩМП, ее число подбирают по фактическим размерам.

Детали исполнения IP54

• Уплотнение двери и защищенная фурнитура замка относятся к сохранению степени защиты закрытого корпуса.
• Защитный желоб у проема снижает риск попадания воды и загрязнений при открывании дверцы для обслуживания.
• Категория У2 задает размещение под навесом; наличие IP54 само по себе не превращает эту модель в исполнение для открытой площадки.

Дверца серии открывается на 105°. Для шкафа шириной 500 мм важно оставить перед ним достаточный рабочий доступ к аппаратам и соединениям. При выполнении вводов необходимо подобрать элементы, соответствующие кабелям и требуемой защите; их фактический диаметр сверяют с чертежом поставляемого исполнения. Производитель и поставщики приводят разные диаметры для вариантов этого артикула, поэтому одно число без уточнения версии использовать нельзя.

Проверка перед сборкой

Сначала сопоставляют монтажную площадь 580 × 440 мм с габаритами оборудования, затем - нижние вводы с кабельным планом и условия установки с У2/IP54. После сборки проверяют закрывание двери, состояние уплотнения и доступность соединений. Такая последовательность помогает использовать именно конструктивные возможности ЩМП-3-0, сохраняя согласованность между проектом, корпусом и установленной аппаратурой.
