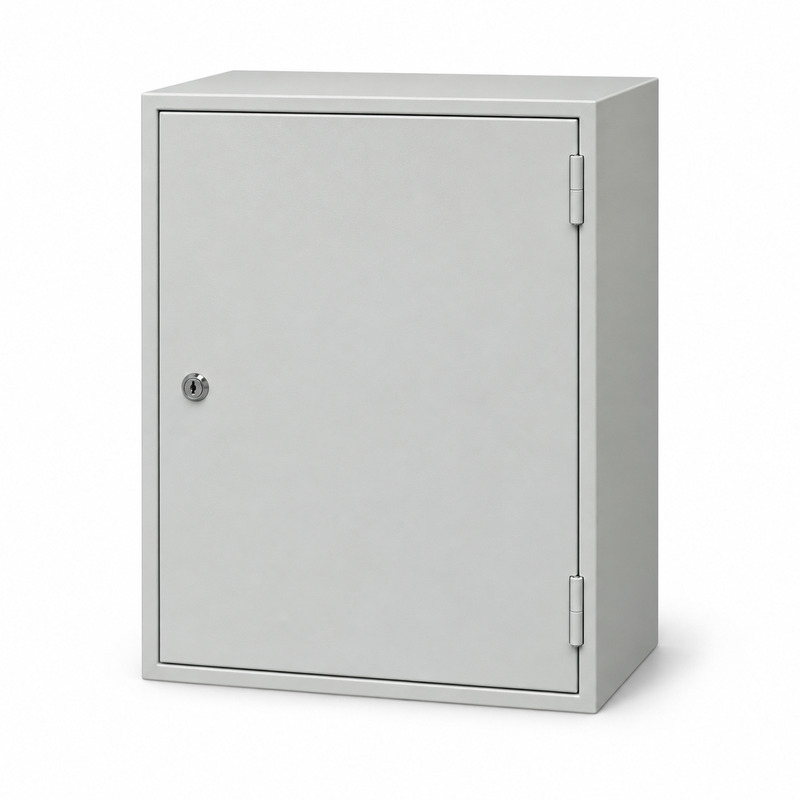

YKM40-03-31 Корпус металлический ЩМП-3-0 36 УХЛ3 IP31 121203-01086

ЩМП-3-0 36 YKM40-03-31 подходит для схемы, которой нужен корпус высотой 650 мм и шириной 500 мм при глубине 220 мм. Внутри установлена съемная монтажная панель 580 × 440 мм. Это металлическая оболочка IEK исполнения УХЛ3/IP31 для размещения в помещении. Ее назначение - сборка щита с распределительной, управляющей или автоматической аппаратурой. Главный вопрос при выборе этого габарита - как разложить устройства и их соединения на панели, сохранив место для подвода кабелей и доступа к рабочим клеммам.

Монтажная плоскость 580 × 440 мм

Панель оцинкована и снимается с корпуса. На ней можно заранее выполнить разметку групп аппаратов, крепежа и путей проводников, а затем проверить сборку уже в оболочке. Высота панели дает возможность разделить устройства по функциональным участкам: например, отделить зону подключения от аппаратуры управления, если этого требует проект. Такое разделение не задано самим корпусом и зависит от электрической схемы. При планировании полезно нанести на чертеж не только фронтальные размеры компонентов, но и выступающие части, которые будут находиться между панелью и закрытой дверцей. Номинальная глубина 220 мм должна проверяться вместе с габаритами конкретных устройств.

Три точки входа снизу

Каталог IEK указывает для YKM40-03-31 три нижних отверстия диаметром 31 мм. Это исходная информация для трассировки кабелей: уже на стадии сборки видно, с какой стороны проводники входят в щит и до каких соединений должны дойти. При нескольких группах оборудования важно не заставлять кабели пересекать места, где требуется доступ к крепежу панели. Количество отверстий не означает фиксированное число отходящих линий, поскольку схема и выбранные элементы кабельного ввода определяются отдельно. Сварная оболочка и дверь с замком образуют основание щита, а съемная панель позволяет обслуживать внутреннюю компоновку.

Проверка условий монтажа

Климатическая категория УХЛ3 и защита IP31 относятся к эксплуатации внутри помещения. Свойства соседних исполнений У2/IP54 или У1/IP65 нельзя автоматически переносить на этот артикул только потому, что корпуса похожи внешне. Перед креплением следует учесть свободный ход двери: для серии ЩМП производитель приводит угол открытия 105°. После установки панели проверяют, не мешают ли проводники закрыванию, видны ли обозначения аппаратов и доступны ли соединения для контроля. Такой подход помогает использовать внутреннюю площадь ЩМП-3-0 по назначению, не выдавая площадь панели за готовую вместимость в модулях.
