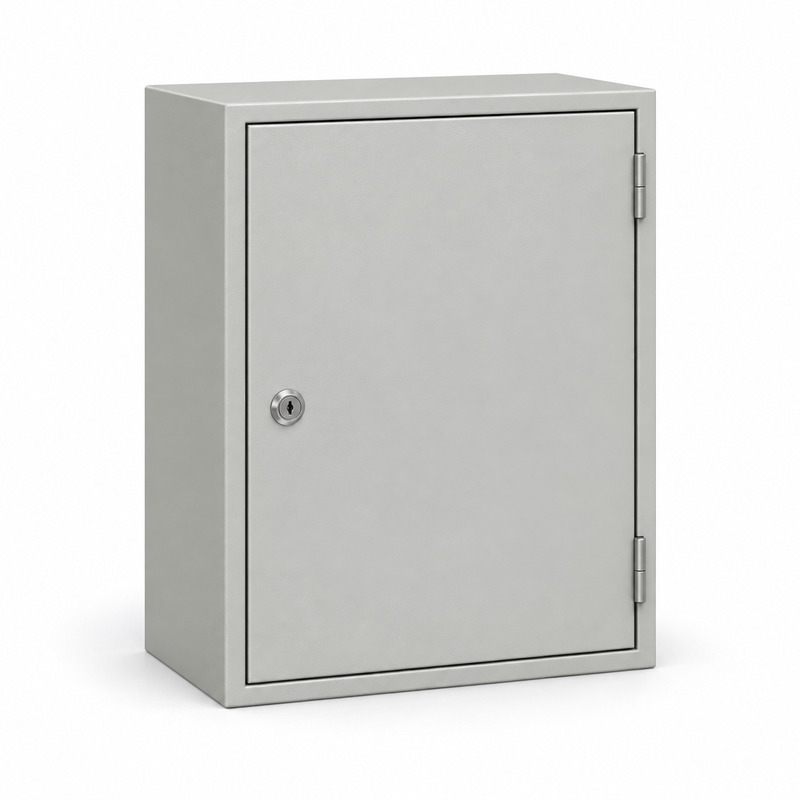

YKM40-02-65 Корпус металлический ЩМП-2-0 У1 IP65 GARANT IEK 121203-01100

Подбирать YKM40-02-65 удобно с чертежа будущей сборки: нужно сопоставить габариты аппаратуры с монтажным пространством и панелью конкретного исполнения. Это корпус ЩМП-2-0 производства IEK, серия GARANT, с наружными размерами 500 × 400 × 220 мм. Вертикальный габарит составляет 500 мм, поэтому при размещении на стене следует заранее оставить место для открывания двери и доступа монтажника. Оболочка предназначена для электрических щитов с аппаратурой управления, автоматики или распределения питания.

Что проверить на стадии компоновки

1. Нанести на схему фактические контуры приборов, клемм и крепежа, затем сверить их с размером монтажной панели.
2. Проверить глубину 220 мм с учетом выступающих деталей, проводников и закрывания дверцы.
3. Определить, понадобится ли лицевая глухая панель или панель под модульные автоматы; это отдельные аксессуары серии.

Панель можно перемещать по глубине корпуса. Такая регулировка дает возможность согласовать расположение устройств с лицевой частью щита без изменения наружного габарита. Серия допускает установку аппаратов модульного и обычного исполнения, но их конкретное количество определяется схемой и размерами самих устройств. Цифру емкости по одному обозначению ЩМП-2-0 принимать нельзя. Если в проекте есть светосигнальные элементы, их место на лицевой стороне также нужно определить до сборки: для серии предусмотрен профиль под такую аппаратуру.

Корпус для открытого размещения

У исполнения YKM40-02-65 защита IP65 сочетается с климатической категорией У1: производитель допускает установку на открытом воздухе. Дверца GARANT имеет уплотнение и запирается замком с защищенной от пыли и влаги фурнитурой. Над проемом расположен козырек, а защитный желоб уменьшает попадание воды и загрязнений при открывании. Стальная оболочка имеет порошковое покрытие и монтируется навесным способом. При последующем обслуживании доступ к панели и дверце должен оставаться свободным; при прокладке кабелей и установке дополнительных элементов важно сохранить предусмотренную защиту оболочки. Так можно использовать размер ЩМП-2-0 без потери удобства подключения и проверки собранного щита.
