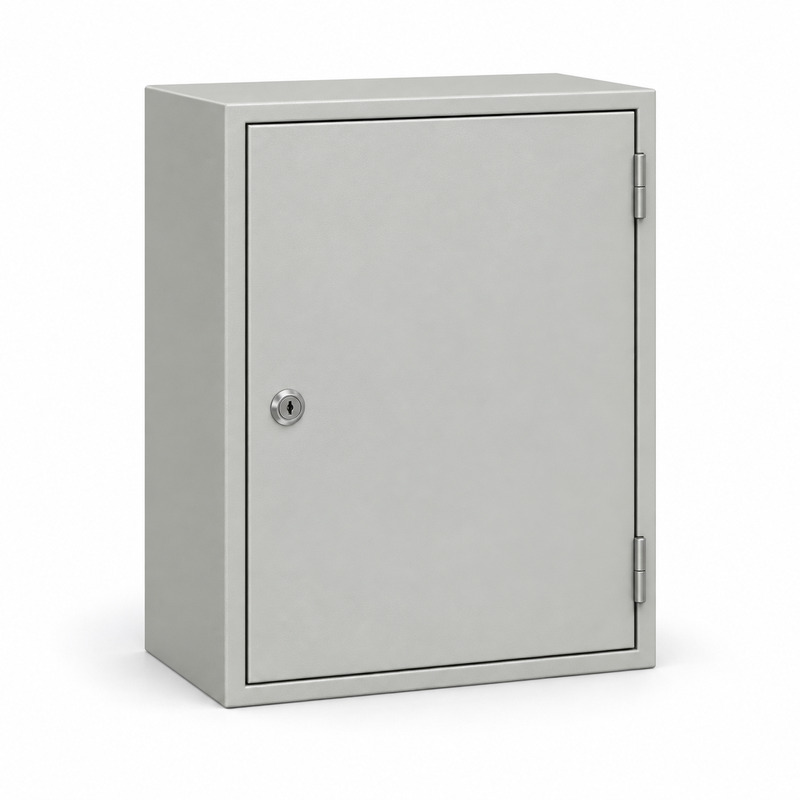

YKM40-02-54 Корпус металлический ЩМП-2-0 У2 IP54 121203-01136

Одиннадцать нижних вводов - конструктивный ориентир при проектировании щита на базе YKM40-02-54. Металлический ЩМП-2-0 IEK имеет наружные размеры 500 × 400 × 220 мм и монтажную панель 430 × 340 мм. Такая компоновка позволяет заранее разнести входящие и отходящие кабели по нижней стенке, а затем соотнести их с расположением клемм и аппаратов. Корпус выпускается в исполнении У2/IP54: он рассчитан на размещение снаружи под навесом, когда проекту требуется соответствующая защита закрытой оболочки.

Как распределить линии внутри ЩМП-2-0

При разметке панели сначала определяют точки подключения и размеры устанавливаемых устройств. Затем проверяют, как проводники от нижних вводов проходят к этим точкам и остается ли доступ к крепежу. Съемная оцинкованная панель позволяет выполнять часть сборки вне корпуса; после ее установки нужно повторно проверить удобство подключения и положение проводов относительно дверцы. На панели допустимо размещать оборудование модульного и обычного исполнения, но вместимость зависит от конкретной схемы. Цифровое обозначение габарита корпуса не заменяет проверку рабочих промежутков и тепловых требований аппаратуры.

• Одиннадцать отверстий служат местами кабельного ввода, а не готовой схемой электрических цепей: фактическое использование каждого зависит от проекта.
• Разница между наружным размером 500 × 400 мм и размером панели 430 × 340 мм важна при подборе оборудования и размещении соединений у краев.

Дверной проем и условия эксплуатации

Для корпуса IP54 производитель указывает уплотнение двери, пылевлагонепроницаемый замок и защитный желоб у проема. Эти детали работают вместе с правильным закрыванием дверцы и выбранными кабельными вводами. Угол открывания двери серии ЩМП - 105°, поэтому перед местом установки следует предусмотреть пространство для доступа к соединениям. Исполнение У2 связано с наружной установкой под навесом; открытая площадка без такой защиты требует иного решения по оболочке.

После монтажа полезно проверить нижнюю зону: проводники не должны мешать возврату съемной панели, а уплотняемые элементы - нарушать предусмотренную защиту закрытого щита. Такой порядок проверки особенно важен для YKM40-02-54, когда в корпус заводят несколько кабельных линий. Диаметр самих отверстий следует уточнять по чертежу поставляемого исполнения: каталоги разных вариантов под этим артикулом приводят различные значения.
