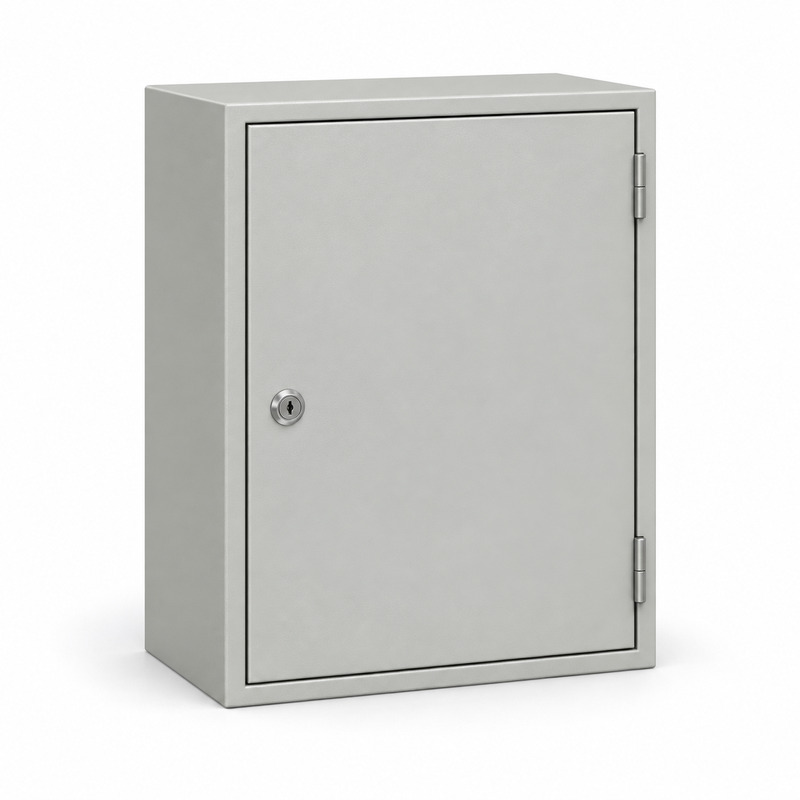

YKM40-02-31 Корпус металлический ЩМП-2-0 36 УХЛ3 IP31 121203-01125

У корпуса YKM40-02-31 монтажная панель занимает 430 × 340 мм внутри металлической оболочки размером 500 × 400 × 220 мм. Это исполнение ЩМП-2-0 36 производителя IEK со степенью защиты IP31 и климатической категорией УХЛ3, предназначенное для установки в помещении. При выборе габарита важно исходить из размеров и связей между аппаратами: панель дает место для сборки щита, но наружный размер не равен площади, доступной под оборудование. Корпус подходит для схем управления, автоматики и распределения питания, если условия помещения соответствуют его исполнению.

Как разместить аппараты на панели

Панель съемная и оцинкованная, а сама оболочка выполнена сварной. Компоненты модульного и обычного исполнения размещают с учетом не только их контуров, но и доступа к клеммам, креплению и проводникам после установки панели обратно. Для схемы с несколькими группами удобно сначала определить расположение вводного устройства и отходящих цепей, затем нанести на чертеж точки подключения. Так можно понять, хватает ли панели 430 × 340 мм без предположений о «количестве модулей» по цифре 36 в названии: в обозначении IEK эта цифра относится к варианту покрытия и цвета.

• Нижняя стенка имеет три отверстия диаметром 31 мм для ввода кабелей; подводящие трассы стоит учесть до крепления корпуса.
• Глубина оболочки 220 мм требует проверки выступающих деталей и пути проводников между панелью и дверцей.
• Дверь запирается замком; свободное место перед щитом необходимо для подключения и дальнейшего обслуживания.

Эксплуатация в помещении

IP31 и УХЛ3 определяют условия применения этой модификации. Для наружной площадки или другого воздействия влаги следует подбирать исполнение оболочки по требованиям проекта, не переносить на YKM40-02-31 свойства корпусов IP54 либо IP65. По каталогу угол открывания двери серии ЩМП составляет 105°: этот размер рабочего доступа стоит учесть рядом с соседними шкафами, стеной или трубопроводом. После монтажа проверяют удобство закрывания, крепление панели и отсутствие натяжения кабелей у нижних отверстий. При такой проверке учитываются особенности именно ЩМП-2-0, а не только общий тип «металлический щит с монтажной панелью».
