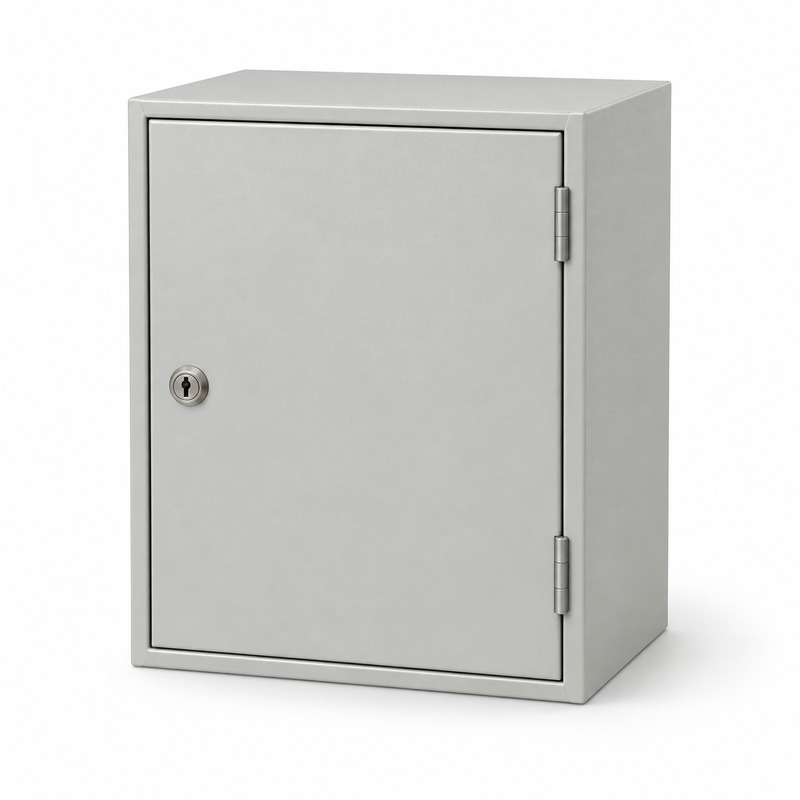

YKM40-01-54 Корпус металлический ЩМП-1-0 У2 IP54 121203-01112

YKM40-01-54 выбирают там, где электрощит размещают снаружи здания под навесом. У металлического корпуса ЩМП-1-0 IEK климатическое исполнение У2 и степень защиты IP54; эти обозначения важнее одного только сходства габаритов с другими моделями ЩМП-1-0. Оболочка рассчитана на сборку распределительных, управляющих или автоматизированных цепей с аппаратурой модульного и обычного исполнения. Ее наружный размер - 395 × 310 × 220 мм, поэтому место крепления и открывания двери можно оценить до разработки внутренней схемы.

• Съемная монтажная панель имеет размер 330 × 250 мм; ее полезное пространство сверяют с фактическими корпусами приборов и крепежом.
• В нижней части предусмотрены 11 отверстий для кабельных вводов. Их число помогает заранее разбить входящие и отходящие линии по маршрутам.
• Дверь запирается замком и имеет уплотнение, а защитный желоб у проема служит дополнительным конструктивным элементом исполнения IP54.

Панель и подвод проводников

В сварном металлическом корпусе находится съемная оцинкованная панель. Аппараты можно скомпоновать на ней с учетом нижнего расположения вводов: от точек входа проводники должны доходить до клемм и защитных устройств без перекрытия доступа к крепежу. При выборе места под каждую группу оборудования нужно оставить пространство для подключения и последующей проверки соединений. Само число нижних отверстий не задает число цепей готового щита: решение зависит от кабелей, схемы и выбранных вводных элементов. Монтажную панель полезно сверять отдельно от наружного размера оболочки, поскольку эти величины решают разные задачи.

Что означает исполнение IP54/У2

Для этого ЩМП производитель указывает размещение под навесом. Уплотнение двери и пылевлагонепроницаемый замок относятся к закрытому корпусу; при открывании щита для обслуживания условия защиты меняются. По каталогу угол открытия дверцы составляет 105°, поэтому рядом с местом установки нужен свободный сектор для работы с аппаратами. Защитный желоб у дверного проема помогает уменьшать попадание загрязнений и воды во время открывания. Перед вводом щита в работу следует проверить закрытие замка, состояние уплотнения и исполнение кабельных вводов. Так конструктивные признаки YKM40-01-54 будут учтены в собранном изделии, а не останутся только характеристиками пустой оболочки.
