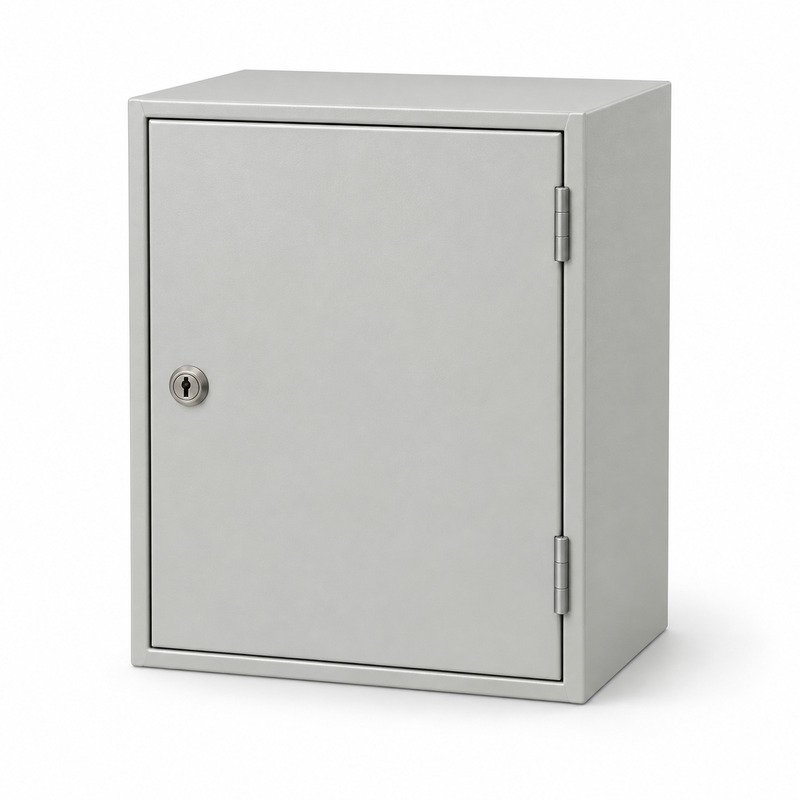

YKM40-01-31 Корпус металлический ЩМП-1-0 36 УХЛ3 IP31 121203-01078

ЩМП-1-0 36 с артикулом YKM40-01-31 выбирают для размещения электроаппаратуры внутри помещения: у корпуса климатическое исполнение УХЛ3 и защита IP31. Наружные размеры металлической оболочки IEK - 395 × 310 × 220 мм. Это щит с монтажной панелью для сборки силовых цепей, управления или автоматики. Параметры помещения и маршрут подвода кабеля здесь важны так же, как размер самой панели: корпус не относится к уличному исполнению GARANT У1/IP65.

Нижний ввод и место под подключение

У YKM40-01-31 снизу предусмотрены три отверстия диаметром 31 мм. Их положение задает направление входа проводников в оболочку. На схеме следует сопоставить места вводов, клемм и аппаратов, чтобы проводка не перекрывала доступ к соединениям. Размер съемной монтажной панели - 330 × 250 мм; на ней можно разместить аппаратуру модульного и обычного исполнения. Конкретное число устройств определяется их собственными габаритами, схемой и требуемыми промежутками между ними. Обозначение 36 у IEK кодирует тип покрытия и цвет, а не вместимость в модулях.

Сборка на съемной панели

Панель у щитов этого исполнения оцинкованная и вынимается из сварного корпуса. Поэтому расположение компонентов и крепежа можно подготовить на ней до окончательной установки в оболочку. После возврата панели нужно проверить, как уложены проводники у нижних вводов и остается ли свободный доступ к аппаратам при открытой дверце. Дверь запирается замком; в каталоге IEK для серии указан угол открытия 105°. Наружные поверхности защищены порошковым эпоксидно-полиэфирным покрытием с фактурой «шагрень», цвет - RAL 7035.

При выборе места крепления корпуса учитывают открывание двери, подвод кабеля снизу и возможность снять панель при обслуживании. Исполнение IP31/УХЛ3 рассчитано на работу в помещении; для открытой площадки требуется оболочка с другим климатическим исполнением и соответствующей защитой. На стадии проекта важно отдельно проверить условия среды и доступность нижних вводов. Так различие между близкими по габариту моделями ЩМП-1-0 влияет на условия установки, схему вводов и требования к готовому щиту.
