YKM30-MP-050-079 Панель монтажная для КСРМ 500х790 121203-01084

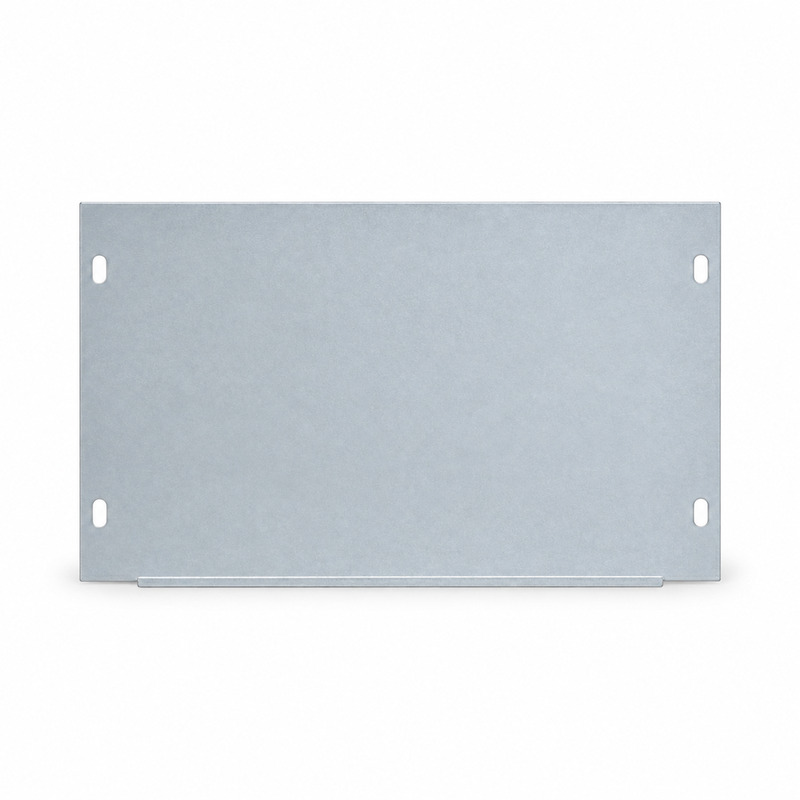

YKM30-MP-050-079 - оцинкованная монтажная панель IEK размером 500 × 790 мм для корпуса КСРМ. Внутри шкафа она создает отдельную плоскость для крепления электроаппаратуры. Важна не только площадь листа, но и его принадлежность к системе КСРМ: панель устанавливают на вертикальные стойки этого корпуса. Если в проекте несколько зон оборудования, расположение каждой панели увязывают с планками, кабельными трассами и точками обслуживания.

Размер 500 × 790 мм в компоновке КСРМ

Панель позволяет распределить аппараты по ширине 790 мм и высоте 500 мм. Фактическое число устройств по этим двум размерам определить нельзя: места крепления, клеммы, перемычки и промежутки между приборами также занимают монтажную поверхность. До разметки нужно выбрать электроаппаратуру и проверить ее установочные габариты. Затем намечают зоны подключения проводников так, чтобы соединения оставались доступны после монтажа в корпусе. Для высокой или выступающей аппаратуры дополнительно оценивают пространство перед панелью и положение относительно двери.

В системе КСРМ панель закрепляют на вертикальных стойках. Поэтому при подборе аксессуара проверяют не только наружный размер шкафа, но и сам тип корпуса и его внутреннюю оснастку. Панель 500 × 790 мм не следует заменять близкой по площади панелью для другой серии: совпадение размеров листа не доказывает совпадение креплений. Если часть аппаратуры будет размещена на планках, их расположение согласуют с панелью до сборки проводки.

Подготовка монтажной плоскости

• Артикул YKM30-MP-050-079 сверяют с проектным корпусом КСРМ и его вертикальными стойками.
• Габарит 500 × 790 мм сопоставляют с чертежами устройств, крепежа и зоной для проводников.
• Положение панели выбирают с учетом доступа к клеммам после установки в шкаф.

Подготовить разметку и установить часть аппаратуры можно до закрепления панели в корпусе. Но окончательную проверку доступа проводят после размещения в КСРМ: нужно оценить ход двери, подвод кабелей и взаимное положение соседних элементов оснастки. Это особенно важно при нескольких рядах оборудования, когда отдельные соединения проходят между уровнями. Оцинкованная сталь - свойство монтажной панели, а не показатель электрической нагрузки или защитных свойств всего шкафа. Номиналы и функция готового устройства зависят от выбранной схемы и аппаратов; спецификация YKM30-MP-050-079 фиксирует лишь подходящий механический элемент для их установки.
