YKM1-C3-2086-54 Шкаф напольный цельносварной ВРУ-1 20.80.60 IP54 TITAN 121203-01075

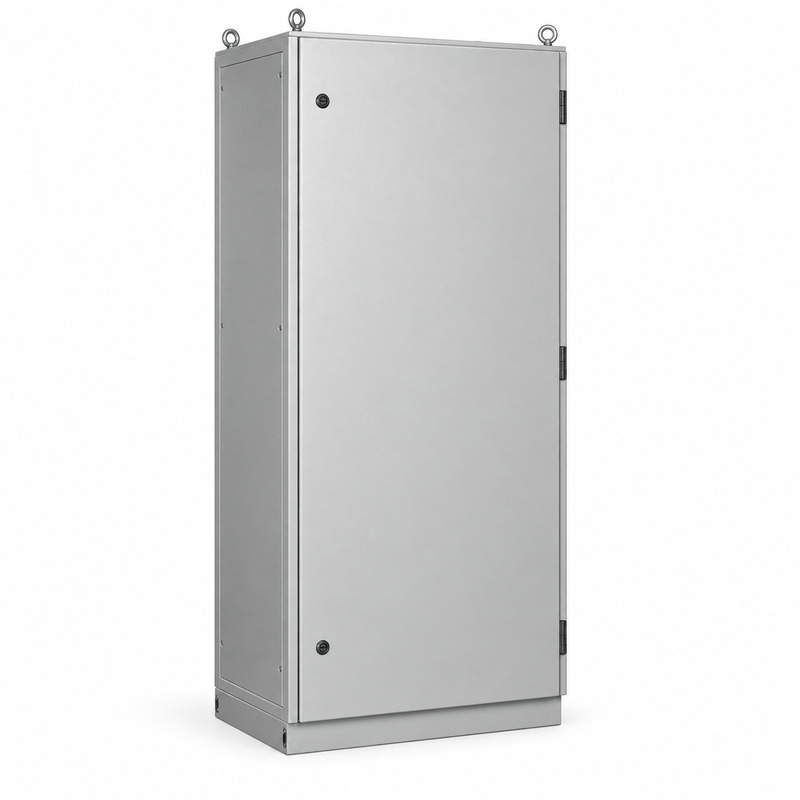

В серии TITAN артикул YKM1-C3-2086-54 обозначает цельносварной напольный шкаф ВРУ-1 размером 2000 × 800 × 600 мм с защитой IP54. Климатическое исполнение У2 рассчитано на размещение под навесом. Шкаф IEK служит оболочкой для проектной сборки вводно-распределительного устройства; аппараты приема, учета и защиты выбирают отдельно. Крупная глубина 600 мм и ширина 800 мм дают возможности компоновки, но не устанавливают фиксированную схему или номинальный ток готового ВРУ.

Нижняя съемная панель для кабелей

У исполнений TITAN IP54 в нижней стенке предусмотрена съемная панель. Через нее организуют ввод в соответствии с числом и размерами проектных кабелей. Выбранные детали и уплотнение должны сохранять требуемую защиту после сборки. При устройстве нижней трассы учитывают цоколь 70 мм. Указанные в обозначении 2000 мм относятся к шкафу без основания, поэтому полная высота установленного ВРУ больше. Положение вводных аппаратов и внутренних трасс определяют еще до обработки нижней панели.

• Габарит 2000 × 800 × 600 мм проверяют по площадке и пути доставки корпуса.
• Внутреннюю монтажную панель размещают по проекту с возможностью настройки глубины.
• Для двери с открыванием на 130° предусматривают свободное место перед шкафом.

Аппаратура внутри глубокого шкафа

Регулируемое положение монтажной панели позволяет согласовать устройства различной глубины с проводкой и закрытой дверью. По ширине 800 мм можно разделить функциональные узлы, если остаются доступными клеммы, шины и органы управления. Габарит 600 мм по глубине остается наружным размером; полезный зазор определяют после выбора внутренних элементов.

Однодверное исполнение ВРУ-1 допускает перенавешивание двери под планировку. На ней предусмотрен карман для документации, а рым-болты позволяют выполнить строповку при установке корпуса.

Условия размещения У2/IP54

Для этого исполнения требуется место под навесом. Перед заказом YKM1-C3-2086-54 сверяют защиту с окружающей средой, габариты с проходами, нижнюю съемную панель с кабельной схемой, а внутреннюю компоновку с чертежами устройств. Сторону навески двери выбирают так, чтобы она открывалась без помех и давала доступ к аппаратуре по всей высоте. Эти проверки связывают свойства конкретного шкафа с проектом, не приписывая пустой оболочке характеристики собранного ВРУ.
