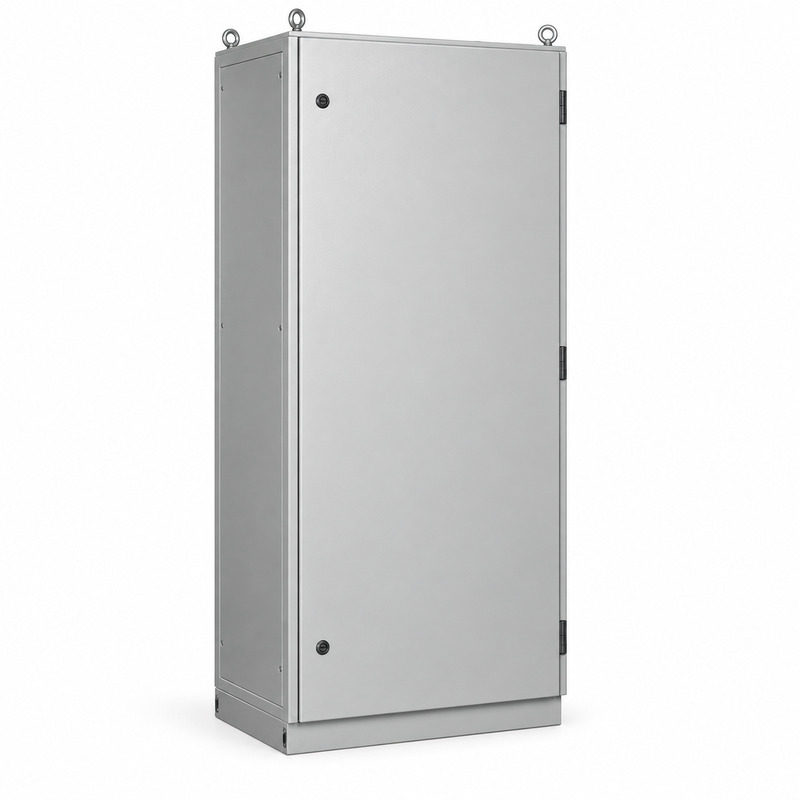

YKM1-C3-2086-31 Шкаф напольный цельносварной ВРУ-1 20.80.60 IP31 TITAN 121203-01116

YKM1-C3-2086-31 - цельносварной однодверный шкаф ВРУ-1 серии TITAN IEK с наружными размерами 2000 × 800 × 600 мм. Исполнение УХЛ3/IP31 предназначено для помещения. Это крупная оболочка для проектной сборки устройств приема, распределения и учета электроэнергии. Значительная ширина и глубина дают место для разработки внутренней компоновки, но состав аппаратов и их электрические номиналы определяются схемой готового ВРУ, а не пустым шкафом.

Два направления для внутренней компоновки

Ширина 800 мм позволяет планировать расположение нескольких функциональных групп по фасаду, а глубина 600 мм требует выбора положения монтажной панели с учетом выступающих частей и проводки. В TITAN глубину установки панели можно регулировать. Это особенно полезно, когда аппараты имеют разные габариты или соединения требуют пространства за ними. Перед сборкой сверяют чертежи устройств, расположение клемм и шин, маршруты между группами. Внешние размеры не равны свободной монтажной зоне после установки всей оснастки.

Нижние кабельные трассы

Кабели входят через основание. Их расположение связывают с вводными устройствами и распределительными секциями на внутреннем чертеже. У шкафа высотой 2000 мм путь к верхним группам может быть длинным, поэтому трассы проводников планируют без перекрытия обслуживаемых элементов. Цоколь высотой 70 мм входит в конструкцию; маркировочные 2000 мм приводятся без его учета. При подготовке площадки учитывают общую высоту установленного ВРУ и направление подвода кабелей снизу.

Для перемещения предусмотрены рым-болты. Проходы на пути доставки оценивают по размерам 2000 × 800 × 600 мм еще до установки аппаратуры. Однодверное исполнение позволяет перенавесить дверь, чтобы согласовать открывание с соседними шкафами. Ее угол составляет 130°, а на внутренней стороне размещен карман для схем и другой документации. При расстановке оборудования оставляют пространство перед всей шириной фасада для монтажа и обслуживания.

• Аппараты и панель подбирают по электрическому проекту ВРУ.
• Кабельную схему согласуют с нижним вводом и цоколем 70 мм.
• УХЛ3/IP31 сверяют с условиями помещения и требованиями к оболочке.

Выбор места для ВРУ-1

Перед заказом YKM1-C3-2086-31 сравнивают габариты с площадкой, сторону двери с проходом, положение внутренней панели с аппаратурой и нижние трассы с кабельным планом. Только после такой проверки большой корпус становится подходящей основой конкретного вводно-распределительного устройства.
