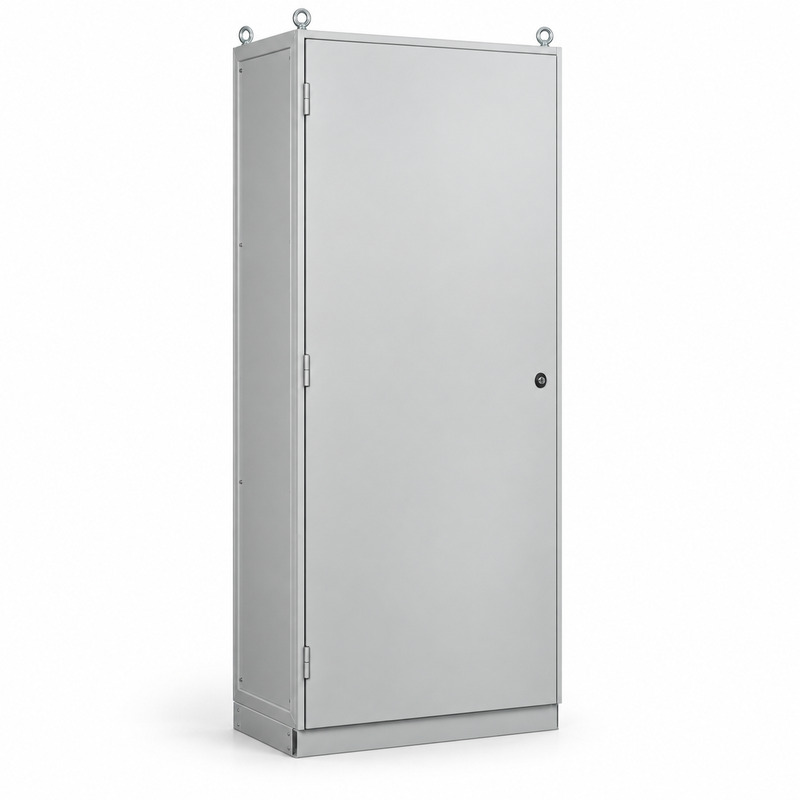

YKM1-C3-2084-54 Шкаф напольный цельносварной ВРУ-1 20.80.45 IP54 TITAN 121203-01106

У напольного шкафа TITAN YKM1-C3-2084-54 исполнение IP54/У2 сочетается с габаритами 2000 × 800 × 450 мм. Это однодверная цельносварная оболочка ВРУ-1 IEK, которую используют как основу для вводно-распределительного устройства. Кабели подводят снизу; в нижней стенке варианта IP54 предусмотрена съемная панель для организации ввода. При проектировании важно согласовать ее оснащение с проводниками и учесть цоколь высотой 70 мм сверх обозначенной высоты корпуса.

Кабельный ввод через съемную панель

Съемный нижний элемент позволяет подготовить отверстия и вводные детали под конкретный набор кабелей. Число и размер линий определяются схемой будущего ВРУ, а не шириной шкафа 800 мм. После установки вводов проверяют, что они соответствуют требуемой защите IP54. Подводимые проводники направляют к аппаратам и шинам, оставляя доступ к обслуживаемым соединениям. Цоколь помогает организовать нижнюю зону, но его высоту нужно включить в расчет общего места установки и трасс на объекте.

• Маркировка 20.80.45 соответствует корпусу высотой 2000 мм, шириной 800 мм и глубиной 450 мм.
• ВРУ-1 имеет одну дверь, которую можно перенавесить под планировку помещения или площадки.

Аппаратура и доступ через дверь

В серии TITAN регулируется глубина установки монтажной панели. При сборке определяют положение аппаратов приема, распределения, учета и защиты по проектной схеме, затем сверяют выступы устройств с дверью. Широкий фасад помогает разделить группы оборудования, если сохраняются проходы для проводников и возможность работы с клеммами. Дверь открывается на 130°; ее свободный ход особенно важен для шкафа высотой 2000 мм. На дверце есть карман для документации, а рым-болты предусмотрены для строповки при перемещении оболочки.

Климатическое исполнение У2 требует размещения под навесом. При выборе YKM1-C3-2084-54 проверяют площадку и проход для обслуживания, кабельную схему - с нижней съемной панелью, а комплект внутренней оснастки - с чертежами аппаратуры. Эти проверки относятся к данному корпусу как к оболочке. Номинальные параметры готового ВРУ устанавливаются после выбора электрической схемы и установленных устройств.

Согласование шкафа с проектом

Перед заказом полезно свести в один чертеж высоту корпуса вместе с цоколем, расположение нижних трасс, сторону открывания двери и положение внутренней панели. Это позволяет заранее выявить конфликт между кабелями и аппаратурой, а также проверить возможность обслуживания всех уровней шкафа под навесом.
