YKM1-C3-2084-31 Шкаф напольный цельносварной ВРУ-1 20.80.45 IP31 TITAN 121203-01111

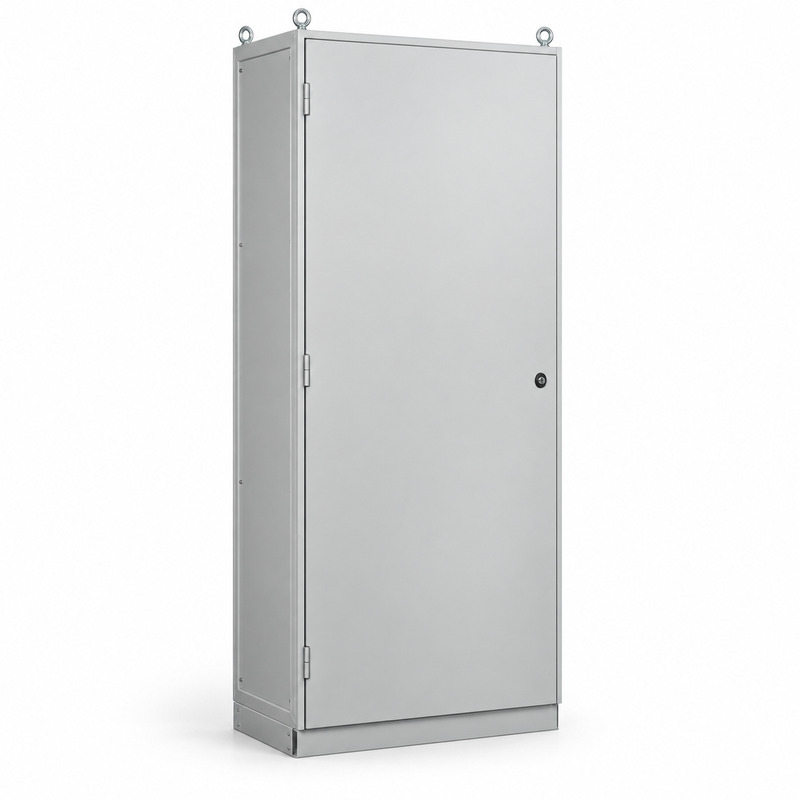

YKM1-C3-2084-31 - однодверный напольный шкаф ВРУ-1 TITAN IEK размером 2000 × 800 × 450 мм. Исполнение УХЛ3/IP31 предназначено для сборки вводно-распределительного устройства в помещении. Ширина 800 мм позволяет запланировать несколько групп аппаратов по фасаду, но фактическая монтажная зона зависит от отдельно выбранной внутренней оснастки. Для двухметрового корпуса важно заранее сверить не только габариты помещения, но и доступ к аппаратуре на верхних уровнях.

Широкий фасад и компоновка ВРУ

Цельносварная оболочка служит основой для устройств приема, распределения и учета электроэнергии. Их расположение задается проектной схемой. В серии TITAN глубину установки монтажной панели можно регулировать, поэтому положение аппаратов согласуют с наружной глубиной 450 мм и ходом двери. Широкий фасад дает место для разделения функциональных узлов, если чертежи выбранных устройств и трассы соединений это допускают. Перед монтажом проверяют, где будут клеммы, шины и вводные аппараты, и остается ли к ним доступ после прокладки проводов.

Дверь и рабочая зона перед шкафом

Дверь допускает перенавешивание и открывается на 130°. Выбранная сторона открывания влияет на расстановку соседних шкафов и ширину прохода. На дверце предусмотрен карман для документации готового ВРУ. Для доступа к аппаратурам по всей высоте 2000 мм недостаточно оставить пространство только у нижнего ввода; перед фасадом нужна полноценная рабочая зона. Рым-болты служат для строповки корпуса при перемещении к месту монтажа.

• Ввод кабелей выполняют снизу, согласуя его с кабельным планом проекта.
• Цоколь 70 мм учитывают сверх маркировочной высоты шкафа 2000 мм.
• IP31 и УХЛ3 сверяют с условиями помещения до комплектации аппаратурой.

После ввода проводников их маршруты связывают с расположением аппаратов и шин. Для широкого шкафа пути к разным участкам фасада могут отличаться, поэтому положение вводных устройств лучше определить до изготовления внутренней панели. Кабельные детали выбирают под фактические проводники, а не по одному наружному размеру шкафа. При выборе YKM1-C3-2084-31 сопоставляют ширину и глубину с компоновочным чертежом, цоколь с трассами и дверь с проходом. Номинальные характеристики готового ВРУ определяются установленной схемой.
