YKM1-C3-2066-31 Шкаф напольный цельносварной ВРУ-1 20.60.60 IP31 TITAN 121203-01077

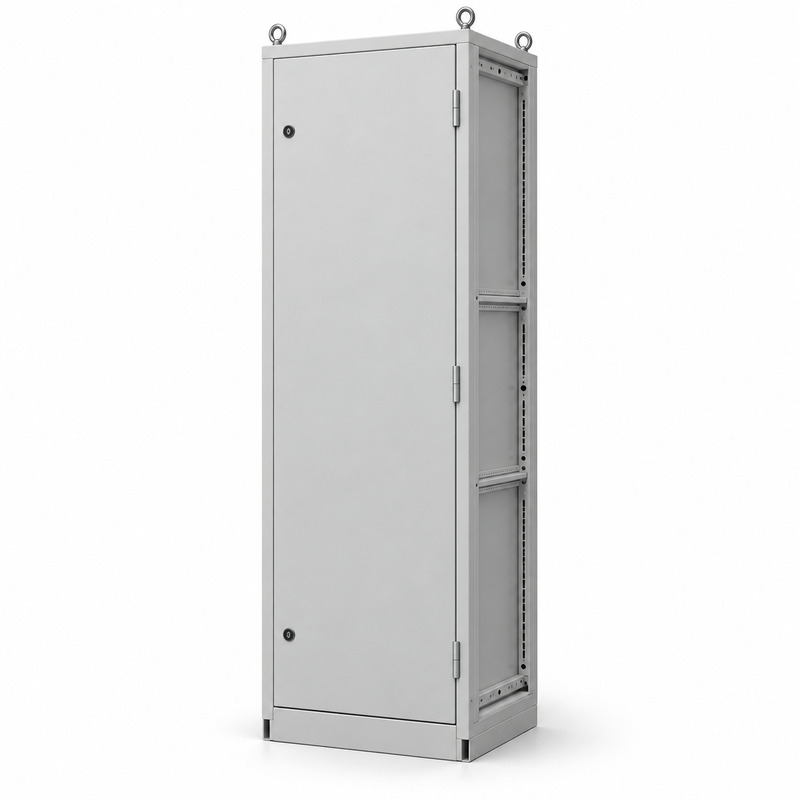

Шкаф ВРУ-1 TITAN YKM1-C3-2066-31 имеет наружные размеры 2000 × 600 × 600 мм. Это цельносварная напольная оболочка IEK исполнения УХЛ3/IP31 для сборки вводно-распределительного устройства в помещении. Глубина 600 мм дает проектировщику иной объем для размещения аппаратуры и проводки, но полезное пространство зависит от выбранной монтажной панели и закрытой двери. Ширина фасада остается 600 мм, поэтому компоновку по горизонтали проверяют отдельно от доступной глубины.

Настройка внутренней плоскости

В конструкции TITAN предусмотрена регулировка глубины установки монтажной панели. Ее положение определяют по выступам аппаратов, месту под соединения и необходимости доступа к клеммам. Для ВРУ аппаратуры приема, распределения и учета электроэнергии подбирают по проектной схеме; пустой шкаф не задает ее состав и номиналы. При высоте 2000 мм полезно распределить функциональные узлы по уровням, сохранив проходы для проводников к верхним устройствам. Разметку панели сверяют с реальными крепежными чертежами комплектующих.

Однодверная конструкция позволяет перенавесить дверь. Угол ее открывания составляет 130°, поэтому выбор стороны зависит от соседних шкафов, стен и рабочего прохода. Карман для документации на дверце дает место для схемы уже собранного ВРУ. Перед установкой проверяют, что доступ к верхним и нижним аппаратам сохраняется при фактической расстановке оборудования.

Подвод кабелей через основание

Кабели заводят снизу. Цоколь высотой 70 мм входит в конструкцию; маркировочная высота шкафа 2000 мм приведена без него. Это учитывают при прокладке трасс и расчете полной высоты установленного изделия. Вводные детали выбирают под проектные кабели, затем маршруты проводников связывают с местами аппаратов и шин. Рым-болты предусмотрены для строповки корпуса; габарит 2000 × 600 × 600 мм проверяют по пути перемещения до места монтажа.

• Ширина 600 мм определяет занимаемое место и ограничивает горизонтальную компоновку.
• Глубина 600 мм требует проверки положения панели и выступающих частей при закрытой двери.

Исполнение IP31 для помещения

УХЛ3/IP31 следует сопоставлять с фактической средой установки. Для YKM1-C3-2066-31 важна совместная проверка шкафа, цоколя, доступа через дверь 130° и нижнего подвода кабелей. Так корпус выбирают под конкретную схему ВРУ, не перенося на него характеристики установленного после сборки оборудования.
