YKM1-C3-2064-31 Шкаф напольный цельносварной ВРУ-1 20.60.45 IP31 TITAN 121203-01063

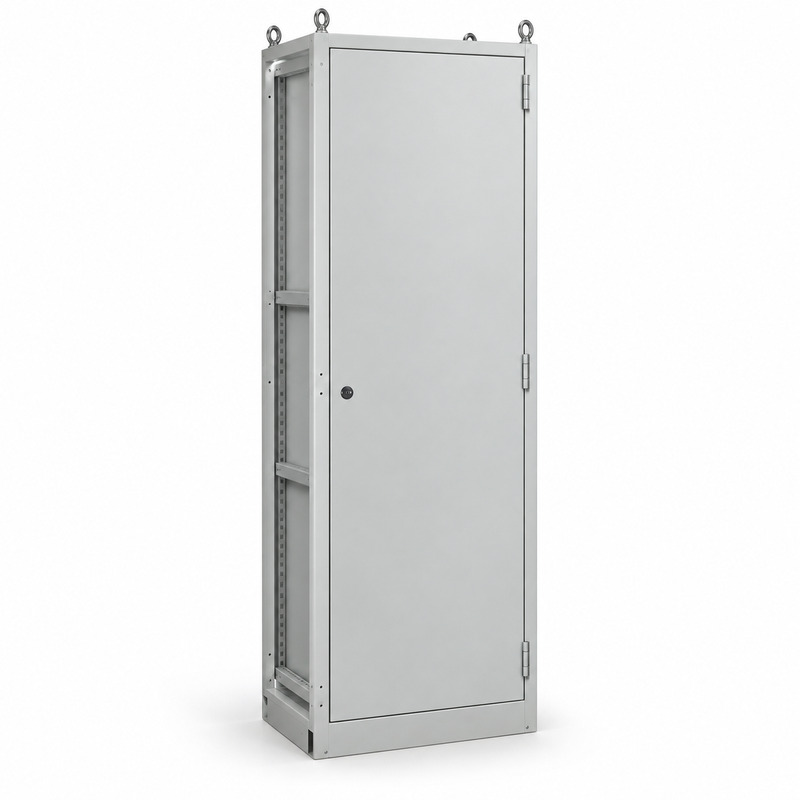

ВРУ-1 TITAN YKM1-C3-2064-31 - цельносварной напольный шкаф IEK размером 2000 × 600 × 450 мм для внутренней установки. Исполнение IP31 соответствует климатической категории УХЛ3. При ширине 600 мм и высоте 2000 мм его внутреннюю сборку удобно планировать по вертикальным зонам: места для вводного аппарата, распределения и учета определяют электрической схемой. Шкаф поставляется как оболочка, поэтому состав аппаратуры и ее номиналы не следует выводить из маркировки корпуса.

Компоновка высокого узкого ВРУ

В серии TITAN можно регулировать глубину установки монтажной панели. Это помогает согласовать положение аппаратов с глубиной шкафа 450 мм и ходом двери. Перед выбором внутренней оснастки составляют чертеж: отмечают места крепления устройств, клемм, шин и кабельных трасс. Ширина корпуса 600 мм не равна ширине свободной монтажной зоны. У двухметрового шкафа также проверяют доступ к верхним аппаратам и нижним соединениям после установки на объекте.

Однодверное исполнение ВРУ-1 позволяет выбрать сторону навески двери. Она открывается на 130°, поэтому соседние шкафы и строительные конструкции не должны мешать доступу. На дверце расположен карман для схем и документации, что удобно для обслуживания собранного устройства. При размещении шкафа нужно оставить рабочее пространство перед фасадом по всей высоте, а не только возле вводной зоны.

Основание и подвод линий

Кабели вводят снизу. Цоколь высотой 70 мм учитывают при подготовке трасс и общей высоты установленного ВРУ: обозначенные 2000 мм относятся к корпусу без цоколя. Вводные элементы выбирают по реальным кабелям и проекту шкафа. Рым-болты предусмотрены для строповки при перемещении изделия; маршрут доставки и площадку установки сверяют с габаритами 2000 × 600 × 450 мм. Исполнение УХЛ3/IP31 предназначено для помещения, поэтому его защиту сопоставляют с фактической средой до сборки.

Проверка компоновки перед заказом

• Глубину внутренней панели настраивают под габариты установленной аппаратуры.
• Нижний ввод согласуют с кабельным планом и расположением вводных устройств.
• Для двери 130° заранее выбирают сторону навески и проверяют свободный ход.

YKM1-C3-2064-31 выбирают по сочетанию узкого фасада, высоты 2000 мм, глубины 450 мм и условий IP31/УХЛ3. Когда внутренние узлы и кабели нанесены на чертеж, становится понятно, подходит ли этот корпус для конкретного ВРУ-1 без предположений о составе готового распределительного устройства.
