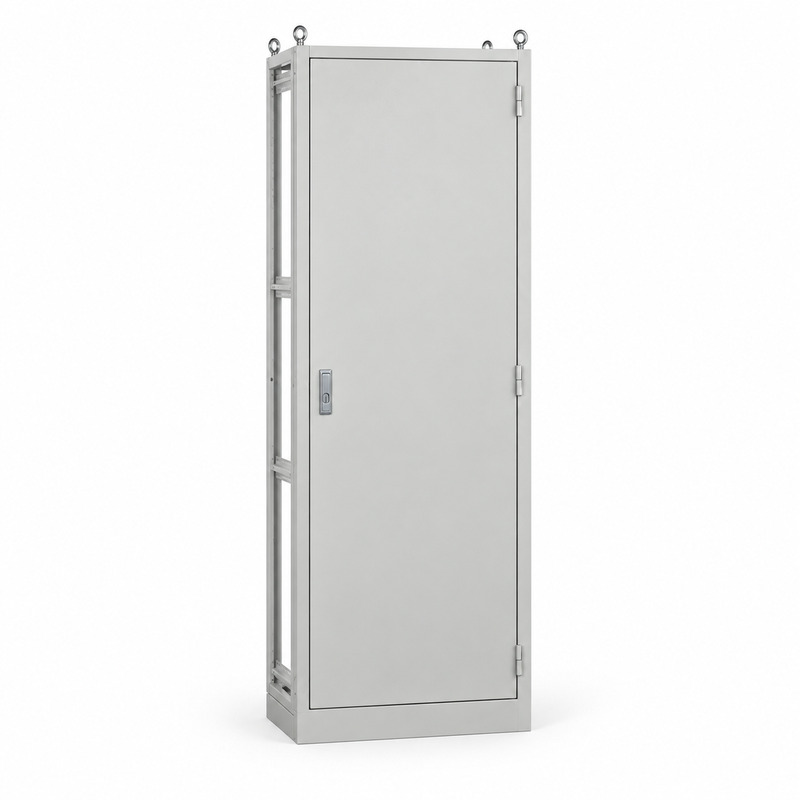

YKM1-C3-1884-54 Шкаф напольный цельносварной ВРУ-1 18.80.45 IP54 TITAN 121203-01083

TITAN YKM1-C3-1884-54 - цельносварной однодверный шкаф ВРУ-1 для напольной сборки вводно-распределительного устройства. Размер корпуса IEK составляет 1800 × 800 × 450 мм без учета цоколя высотой 70 мм. Это исполнение IP54/У2 с нижним подводом кабелей. При проектировании шкафа важно одновременно проверить ширину для аппаратуры, глубину внутренней компоновки и место для открывания двери. Электрическая схема, аппараты учета и защиты подбираются отдельно под конкретное ВРУ.

Сборка внутри однодверного шкафа

В серии TITAN предусмотрена регулировка глубины установки монтажной панели. Это помогает согласовать положение аппаратов и их выступающих частей с дверью, но требуемые элементы внутренней сборки выбирают по проекту. Ширина 800 мм позволяет разместить несколько функциональных зон, если размеры устройств и трассы соединений это допускают. Перед монтажом определяют места вводных, распределительных и учетных аппаратов, затем проверяют доступ к клеммам и органам управления. Наружная глубина 450 мм не равна полезному расстоянию от выбранной панели до закрытой двери.

Доступ и перемещение корпуса

• Дверь может быть перенавешена на нужную сторону и открывается на 130°.
• На дверце предусмотрен карман для схем и документации будущего ВРУ.
• Рым-болты используют для строповки корпуса при перемещении и установке.

Нижний ввод в исполнении IP54

Кабели входят через основание. У варианта IP54 в нижней стенке есть съемная панель, которая помогает организовать ввод под фактическое число и размеры кабелей. Ее оснащение и уплотнение планируют по проекту, чтобы после сборки сохранить требуемую защиту шкафа. Цоколь высотой 70 мм учитывают при подводе линий снизу и при расчете общей высоты установленного изделия. Климатическое исполнение У2 относится к наружному размещению под навесом, поэтому выбранная площадка должна соответствовать этому условию.

Перед заказом YKM1-C3-1884-54 сравнивают габариты 1800 × 800 × 450 мм с отведенным местом, компоновку аппаратов - с возможностью регулировки панели, а кабельный план - с нижней зоной ввода. Для двери с ходом 130° оставляют свободный проход; сторону навески определяют по планировке. Так корпус становится основой конкретного ВРУ, а номиналы и состав щита устанавливаются его электрической схемой.
