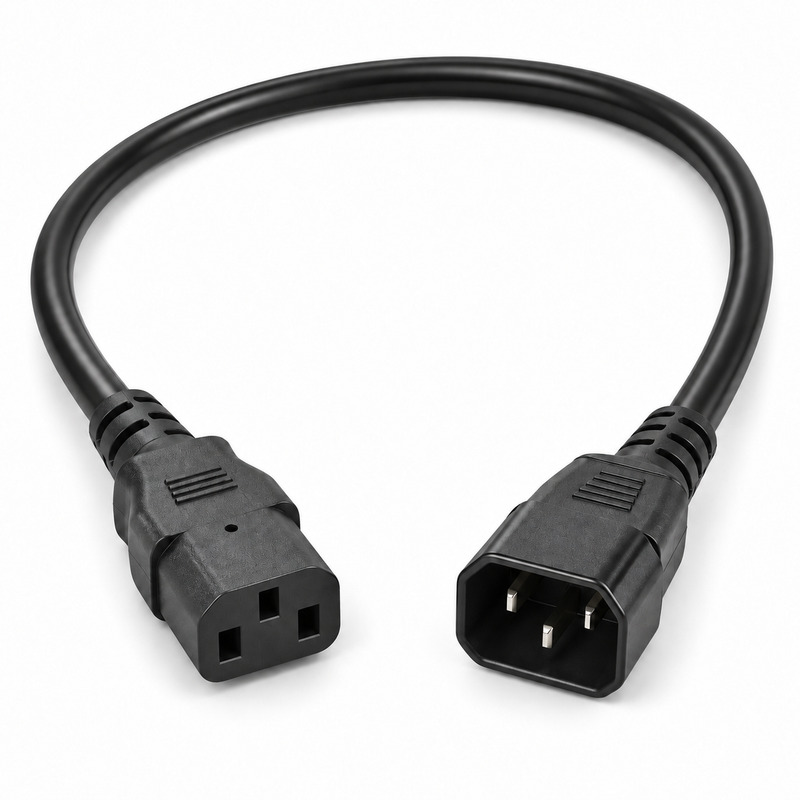

PC-C13C14-2M ITK нужен для соединения оборудования с разъемом питания IEC C14 с подходящим выходом PDU или ИБП. На концах двухметрового кабеля установлены розетка C13 и вилка C14. Это не шнур для обычной настенной розетки: перед заказом проверяют ответные разъемы у обоих устройств. В паспорте изделия указаны три жилы сечением 1,5 мм², включая защитный проводник. Такая конфигурация позволяет организовать питание стойки без замены штатных соединителей.
Связка C13-C14 и длина 2 м
Разъем C13 подключают к входу питания совместимого устройства, а C14 - к соответствующему выходу блока розеток или источника бесперебойного питания. При прокладке в шкафу двух метров должно хватить с учетом реального пути, изгибов и доступа к разъемам; избыточный запас не следует укладывать там, где он перекрывает обслуживание. Если оборудование расположено в разных частях стойки, сначала измеряют трассу вдоль органайзеров, затем сравнивают ее с длиной готового кабеля. Провод не предназначен для наращивания путем изменения штатных вилок.
Электрические параметры кабеля
Для PC-C13C14-2M производитель указывает 230 В, 50 Гц, номинальный ток 10 А и максимальную мощность нагрузки 2200 Вт. Эти значения относятся к кабелю в указанной конфигурации. Допустимую нагрузку всей цепи ограничивает также выход PDU, вход оборудования и защитный аппарат питающей линии. Трехжильное исполнение 3 × 1,5 мм² предусматривает защитный проводник; его наличие нужно сохранять при подключении техники класса I. Внешняя оболочка выполнена из ПВХ, цвет - черный, степень защиты соединения указана как IP20.
- Сверяют пару C13-C14 с разъемами оборудования и PDU, не ориентируясь только на вид кабеля.
- Проверяют длину 2 м по фактическому маршруту в стойке и запасу на обслуживание.
- Сопоставляют 10 А и 2200 Вт с ограничениями остальных компонентов цепи.
Паспорт ITK задает эксплуатацию от +10 до +40 °C; для места установки важны также условия сухого защищенного подключения, соответствующие IP20. PC-C13C14-2M выбирают, когда нужен именно кабель между разъемами C13 и C14 на расстояние около двух метров. Если один конец должен входить в сетевую розетку немецкого стандарта, требуется другое исполнение серии, даже при совпадении сечения проводников и токового номинала.
| Длина, м | 2 |
| Количество жил | 3 |
| Сечение жилы, мм² | 1,5 |
| Номинальный ток, А | 10 |
| Максимальная мощность нагрузки, Вт | 2200 |
| Цвет оболочки | Черный |
| Материал оболочки | ПВХ (PVC) |
| Защитный проводник | Да |
| Степень защиты | IP20 |
| Частота, Гц | 50 |
| Температура эксплуатации, °C | 10...40 |
| Класс защиты от поражения током | I |
| Разъем 1 | IEC C13 |
| Разъем 2 | IEC C14 |
