MKM14-V-12-30-T Корпус металлический ЩРв-12з-3 36 УХЛ3 IP31 TREND 121203-01805

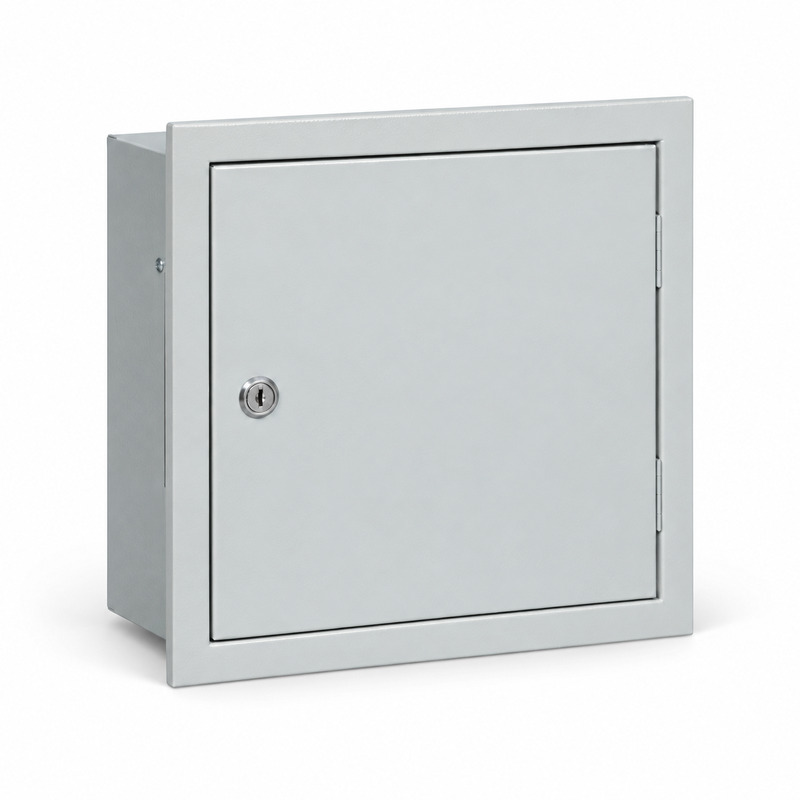

MKM14-V-12-30-T IEK - встраиваемый металлический корпус ЩРв-12з-3 для двенадцати модульных мест. В старом каталоге модель обозначена как TREND, в актуальном ассортименте тот же артикул встречается в линейке TITAN 3. Для монтажа важна разница между корпусом 265 × 310 × 120 мм и нишей 230 × 275 × 125 мм. Исполнение УХЛ3/IP31 относится к оболочке для помещения; электрическую схему и номиналы будущего распределительного щита определяют выбранные аппараты.

Корпус и монтажная ниша

В отличие от навесного ЩРн, эту модель размещают в подготовленном углублении. Перед работой сверяют размеры ниши по официальной документации, оставляют место для подвода кабелей и проверяют положение лицевой части относительно отделки. Двенадцать модульных расстояний образуют один ряд для аппаратов на DIN-рейке. Их количество в готовом щите зависит от ширины отдельных устройств, поэтому резерв для клемм и проводников планируют вместе со схемой. Оперативная панель закрывает монтажную часть, сохраняя доступ к органам управления после сборки.

• Наружный габарит 265 × 310 × 120 мм и нишу 230 × 275 × 125 мм проверяют как разные монтажные размеры.
• Емкость 12 модулей сопоставляют с реальной шириной автоматов, УЗО и других выбранных аппаратов.
• Условия УХЛ3/IP31 оценивают для помещения, где будет установлен щит.

Верхний и нижний кабельные проемы

По каталогу у MKM14-V-12-30-T предусмотрено по одному проему 140 × 30 мм сверху и снизу. Это дает возможность выбирать направления подвода с учетом существующей проводки в стене. При разметке важно не смешивать размер проема с допустимым числом цепей или сечением кабелей: окончательный способ ввода зависит от проекта и используемых деталей. Если линии подходят с двух сторон, внутри заранее намечают путь каждой группы к соответствующим клеммам и аппарату, избегая лишних пересечений в небольшой монтажной зоне.

Стальной корпус, дверь, DIN-рейка и оперативная панель формируют механическую основу ЩРв-12з-3. Сам по себе он не заменяет автоматические выключатели, шины и расчет защиты. В спецификации необходимо сверить полный артикул MKM14-V-12-30-T, способ встраивания, размеры ниши и направление кабелей. Это особенно важно при сравнении с навесным ЩРн-12: одинаковая емкость в модулях не делает их взаимозаменяемыми при подготовленной стеновой нише.
